3 փուլ 220V AC Drive vfd

SCK300 սերիան բարձրորակ ինվերտոր է, որը նախատեսված է արդյունաբերական ավտոմատացման համար, որն ինտեգրում է բազմաֆունկցիոնալ եւ բարձր արդյունավետություն եւ էներգախնայողություն եւ հարմար է տարբեր արդյունաբերական սարքավորումների սկավառակի վերահսկման համար:

Հիմնական գործառույթներ եւ առավելություններ

Վեկտորի կառավարման առաջադեմ տեխնոլոգիա. Prec շգրիտ արագության կարգավորում եւ կայուն գործողություն, հիանալի դինամիկ պատասխան:

Բարձր արդյունավետություն եւ էներգախնայողություն. Օպտիմիզացրեք շարժիչային գործունեության արդյունավետությունը եւ զգալիորեն նվազեցնում էներգիայի սպառումը:

Լայն համատեղելիություն. Աջակցեք երկրպագուների, պոմպերի, փոխակրիչ գոտիների, ջարդիչների եւ այլ սարքավորումների համալիր աշխատանքային պայմաններին:

Դիմումի սցենար

Flexible կուն ծրագիր հետեւյալ ոլորտներում.

Հեղուկի կառավարում (օդափոխիչ, պոմպի բեռ)

Նյութի փոխանցում (փոխակրիչ գոտի, վերելակ)

Ծանր տեխնիկա (ջարդիչ, խառնիչ)

Ընդլայնում եւ արդիականացում

Անթափանց արդիականացում SCK350. Բարելավեք կատարողականը եւ ընդլայնեք ֆունկցիոնալ մոդուլները `փոխարինելով կառավարման տախտակը:

Հատուկ սարքավորումների հարմարեցում, ինչպիսիք են ամբարձիչները. Ընդարձակման քարտերը վերազինվում են այն բանից հետո, երբ բավարարում են մասնագիտական ​​սցենարների պահանջները, ինչպիսիք են մոմենտային հսկումը եւ բազմաբնույթ շարժիչ համաժամացումը:

Մոդուլային դիզայնի եւ տեխնոլոգիայի արդիականացումներով, SCK շարքը կարող է հարմարեցվել արդյունաբերական ավտոմատացման բազմազան կարիքներին, հիմնականից մինչեւ առաջադեմ:

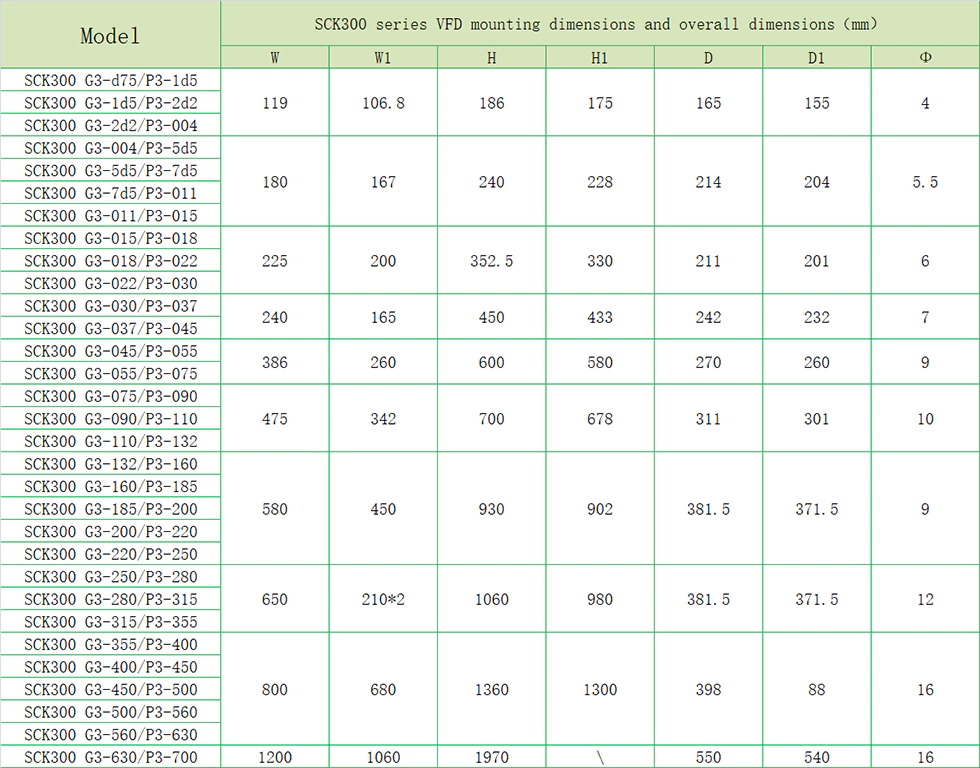

Ապրանքի պարամետր (ճշգրտում)

Ապրանքի հատկությունը

● I / o Առանձնահատկություններ

◆ Մուտքի լարման միջակայք. 220 Վ / 380V / 660V ± 15%

◆ Մուտքային հաճախության տիրույթ. 47 ~ 63HZ

◆ Արդյունքների լարման միջակայք. 0 ~ գնահատված մուտքային լարման

Արդյունքի հաճախության տիրույթ. 0 ~ 400HZ

● Ծայրամասային ինտերֆեյսի առանձնահատկություններ

◆ Ծրագրավորվող թվային մուտք. 8 մուտք

◆ Ծրագրային անալոգային մուտքագրում. AI1: 0 ~ 10V մուտք, AI2: 0 ~ 10V կամ 0 ~ 20MA մուտք

◆ Բաց կոլեկցիոներ Արդյունք. 1 ելք

◆ Relay Արդյունք. 2 ելք

◆ Անալոգային արտադրանք. 2 ելք, 0/4 ~ 20MA կամ 0 ~ 10V համապատասխանաբար

● Տեխնիկական գործունեության բնութագրեր

◆ Կառավարման ռեժիմ. PG վեկտորի վերահսկում չկա, V / F հսկիչ, մոմենտի հսկողություն:

◆ Ծանրաբեռնվածության հզորություն. 150% գնահատված ընթացիկ 60-ականներ; 180% գնահատված ընթացիկ 10-ականներին

◆ Սկսած ոլորող մոմենտ. Ոչ PG վեկտորի վերահսկում. 0.5HZ / 150% (SVC)

◆ Արագության հարաբերակցություն. Ոչ PG վեկտորի վերահսկում. 1: 100

● Գործառնական հատկություններ

◆ Հաճախականության կարգաբերման ռեժիմ. Թվային պարամետր, անալոգային պարամետր, սերիական հաղորդակցության պարամետր, բազմաբնակ արագություն, PID պարամետր եւ այլն:

◆ PID կառավարման գործառույթ

◆ Բազմաֆունկցիոնալ կառավարման գործառույթ. 16 արագության վերահսկում

◆ Swing հաճախության վերահսկման գործառույթ

◆ ակնթարթային հոսանքի ձախողում, առանց դադարեցնել գործառույթը

◆ Արագ / Jog Key Function. Բազմաֆունկցիոնալ դյուրանցման ստեղնը անվճար սահմանված է օգտվողների կողմից

◆ Ավտոմատ լարման ճշգրտման գործառույթ. Երբ էլեկտրական ցանցի լարման փոփոխվում է, այն կարող է ինքնաբերաբար պահպանել ելքային լարման կայունությունը

◆ Ապահովեք մինչեւ 25 տեսակի մեղքերի պաշտպանության գործառույթներ. Ընթացիկ, լարման ավելի բարձր լարման, լարման տակ, ջերմաստիճանի, փուլային կորստի, ծանրաբեռնվածության եւ պաշտպանության այլ գործառույթների

Ապրանքի դիմում

Ապրանքները կարող են օգտագործվել մետալուրգիայի եւ քիմիական արդյունաբերության, կոմպրեսորների, կռունկների, քաղաքային տեխնիկայի առիթներով:

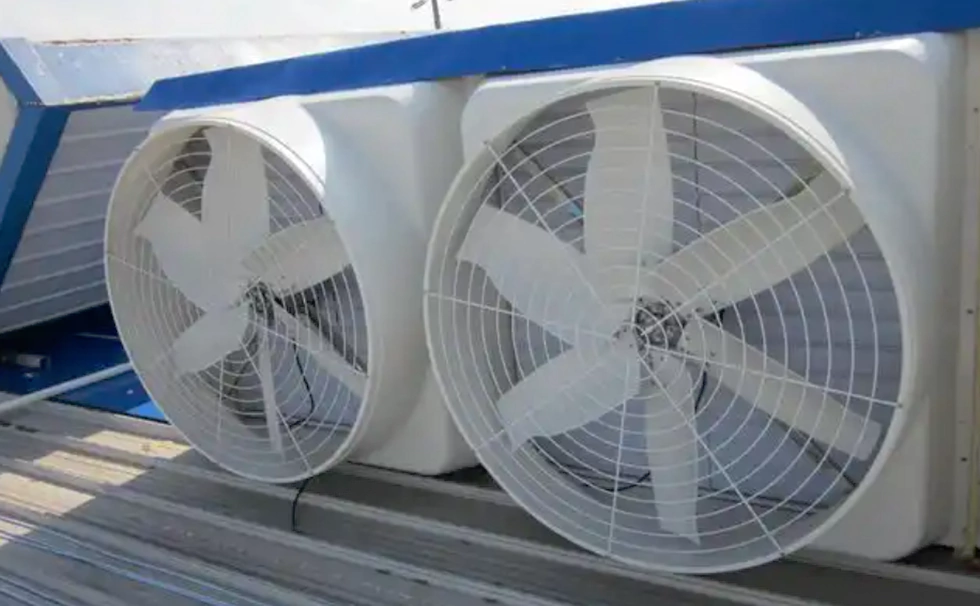

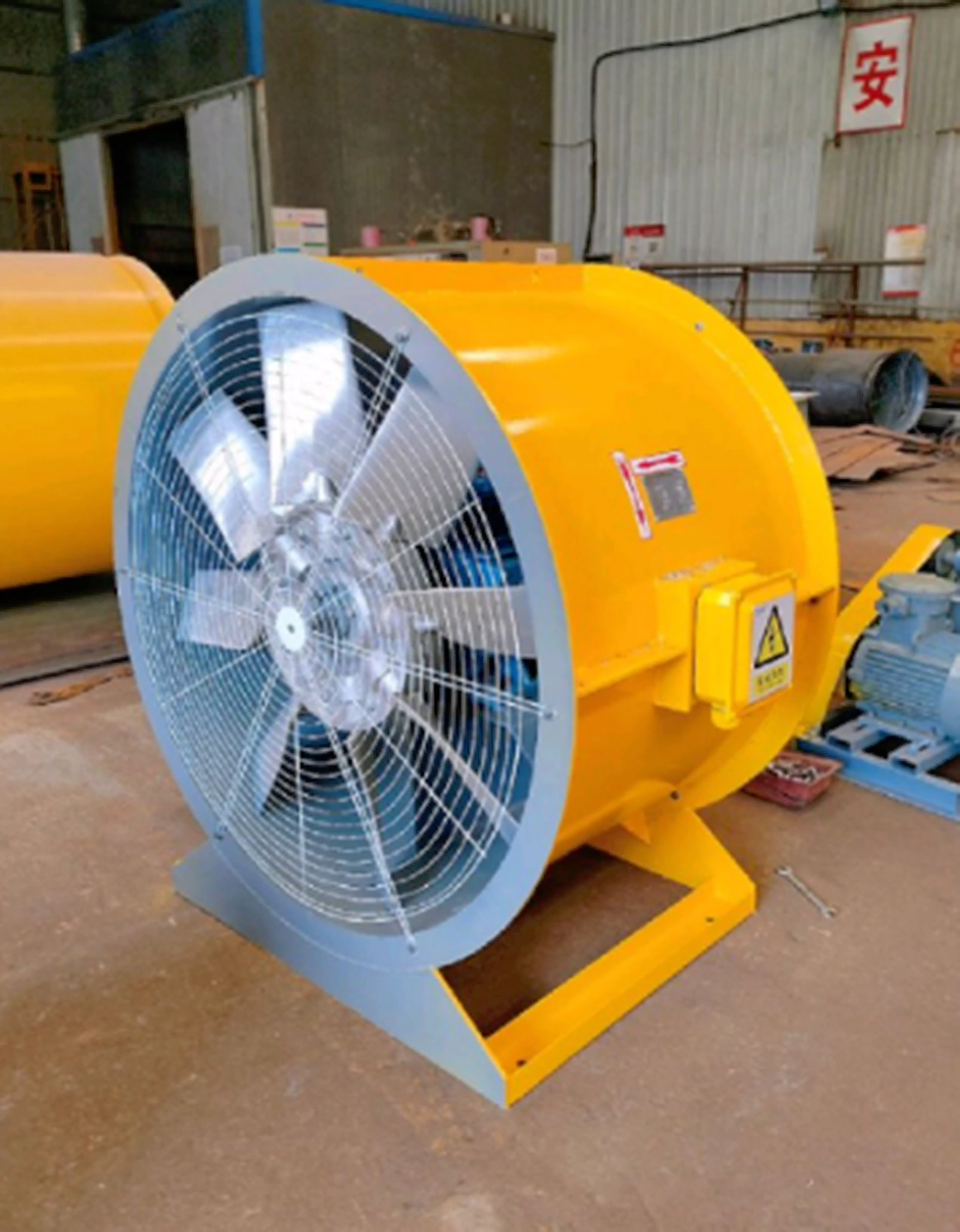

Երկրպագուներ

Երկրպագուների բնագավառում հաճախականության փոխարկիչի կիրառումը ոչ միայն մեծապես նվազեցնում է էներգիայի սպառումը, այլեւ բարելավում է համակարգի ճշգրտությունը եւ ավտոմատացման մակարդակը խելացի վերահսկողության միջոցով: WCE- ի SCK300 սերիան իր բարձր համատեղելիության եւ էներգախնայողության ալգորիթմներով կարող է ծածկել փոքր օդափոխիչների բազմազան կարիքները մեծ արդյունաբերական երկրպագուներին, օգնելով ընկերություններին հասնել կանաչ եւ արդյունավետ արտադրության:

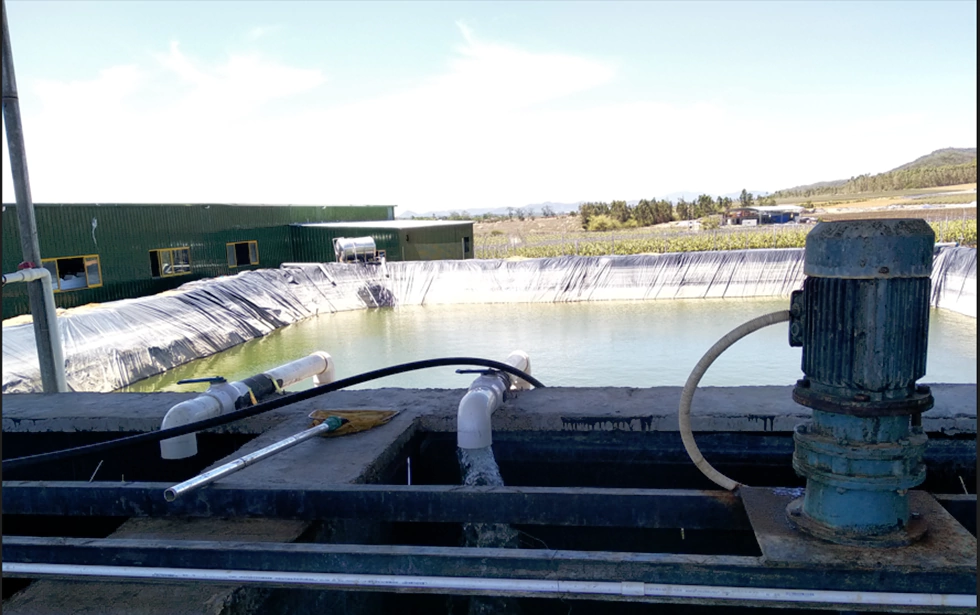

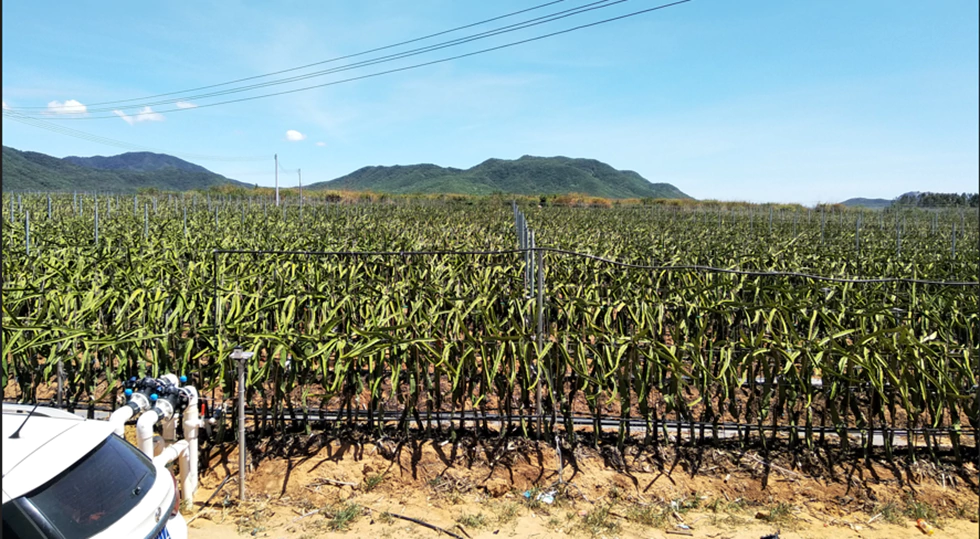

Դաշտային ոռոգում

Գյուղատնտեսական ոռոգման մեջ VFD- ն անընդհատ ճնշման ջրամատակարարման համար գրեթե ստանդարտ է: Առաջին հերթին, պոմպը սկսելու գործընթացում VFD- ն կարող է աստիճանաբար ավելացնել իր գործառնական հաճախությունը, որպեսզի պոմպը դանդաղ վազի, որպեսզի ջուրը չափազանց մեծ ազդեցություն չի թողնի խողովակաշարի վրա: Այնուհետեւ VFD- ն կարող է օգտագործվել հեռակառավարման ջրաչափի կամ ճնշման ցուցիչի հետ միասին, մեր խողովակների ճնշումը հավասարեցնելու համար: Վերջապես, VFD- ն կարող է վերահսկել ճնշման պաշտպանության խողովակաշարը, բայց նաեւ սեփական ծանրաբեռնվածության, ծանրաբեռնվածության, ճնշման, ճնշման պաշտպանության միջոցով `պոմպի վնասը նվազեցնելու համար:

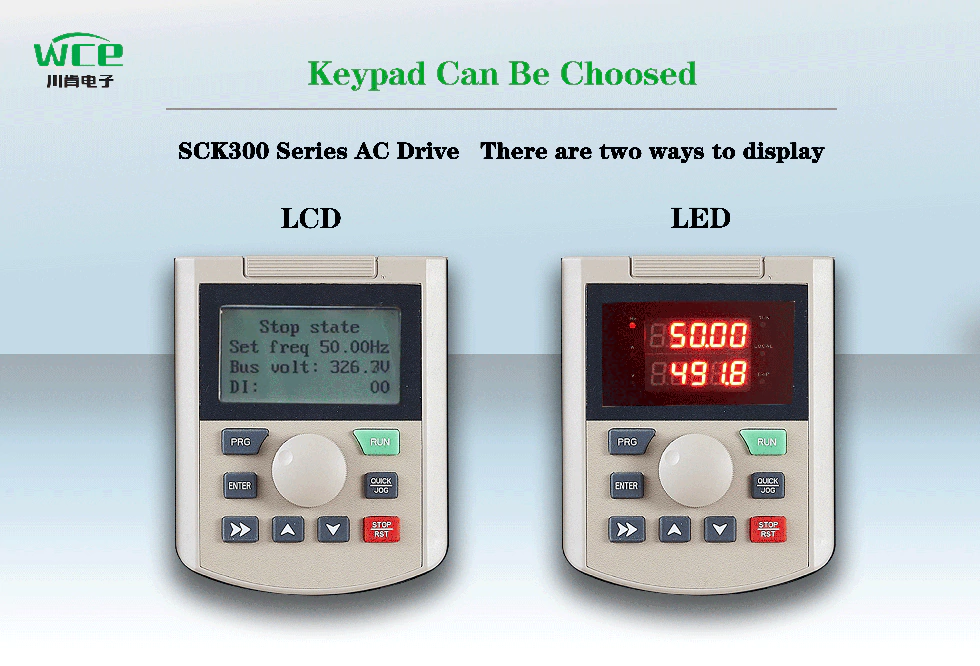

Display ուցադրման երկու ռեժիմ կա.

1.LCD էկրան. Եկեք չինական եւ անգլերեն ցուցադրման միջոցով, կարող եք նաեւ հարմարեցնել ռուսական, պորտուգալացի, իսպաներեն, պարսկերեն եւ այլ լեզուներ:

2.LED էկրան. Թվային ավանդական խողովակի էկրան, կրկնակի գծի էկրան, միեւնույն ժամանակ դիտեք տվյալների երկու հավաքածու:

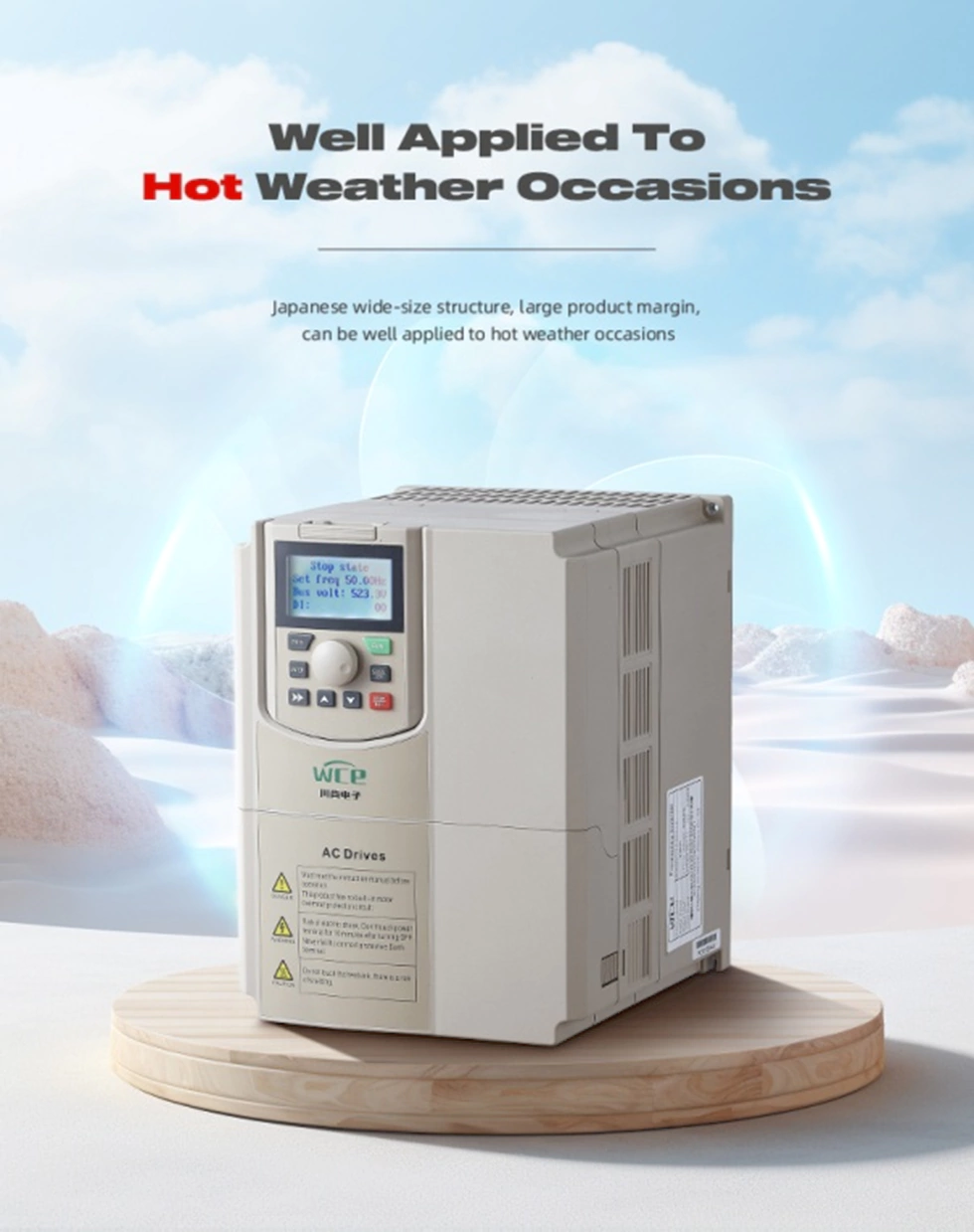

VFD- ն ընդունում է լայն եւ լայնածավալ կառուցվածքային ձեւավորում, ինտեգրում է մեծ չափի սառեցման բաղադրիչները եւ ունի բարձր բեռի շարունակական շահագործման հնարավորությունը եւ արդյունավետության բարձր արդյունավետության մակարդակը: Ամրապնդելով հովացման համակարգը եւ բարձր ջերմաստիճանի դիմացկուն բաղադրիչների ընտրությունը, այն կարող է կայուն հարմարվել բարձր ջերմաստիճանի եւ կոշտ աշխատանքային պայմաններին, ինչպիսիք են արեւադարձային:

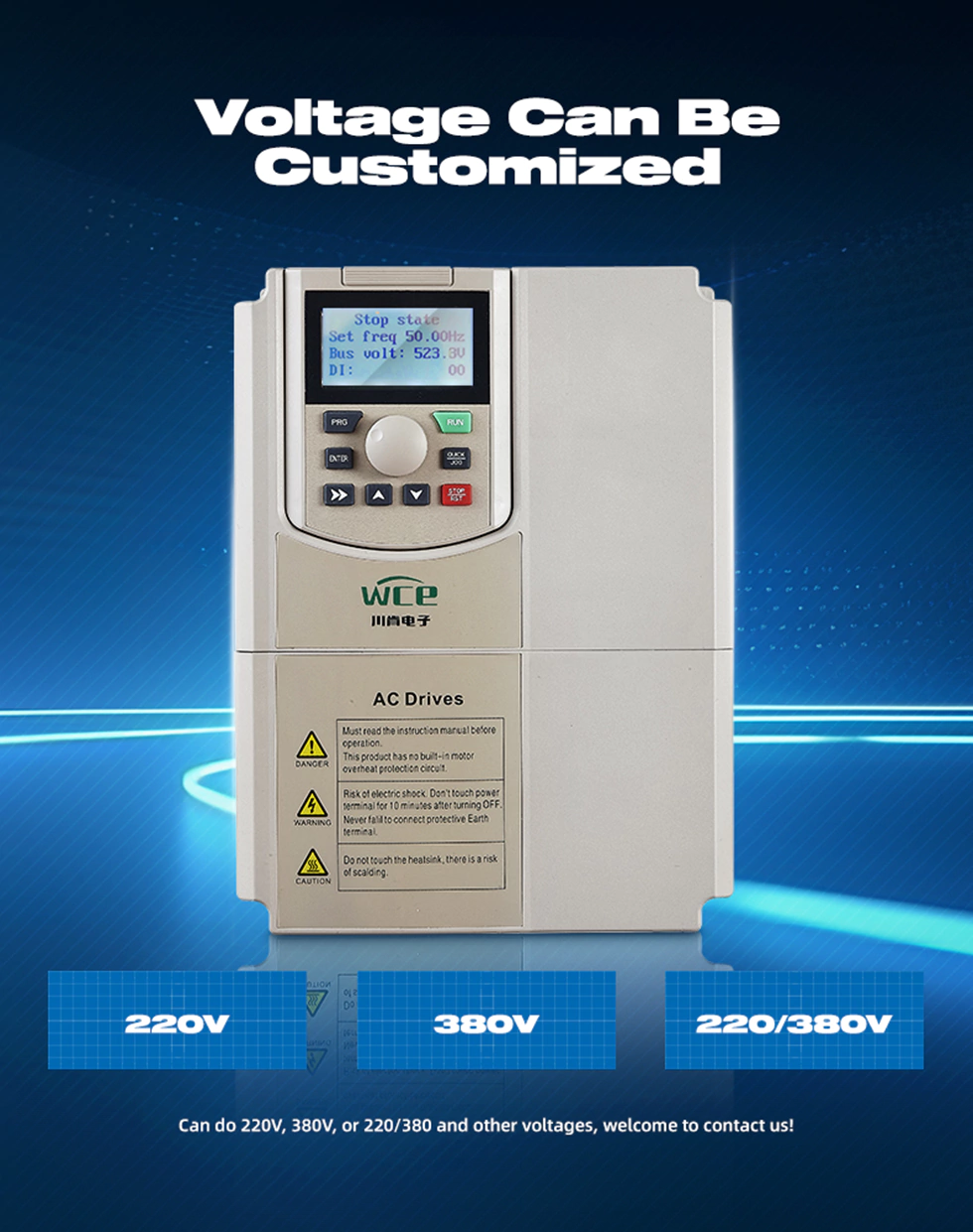

Մուտքի եւ ելքային ռեժիմների տարբեր տեսակներ կարող են հարմարեցվել.

1.3P 380V Մուտք դեպի 3P 380V ելք:

2. 3P22 0V Մուտք դեպի 3P22 0V ելք:

3. 3P66 0V Մուտք դեպի 3P66 0V ելք:

4. 1 P22 0V Մուտք դեպի 3P 380V ելք:

5. 1 P22 0V մուտք դեպի 3P22 0V ելք:

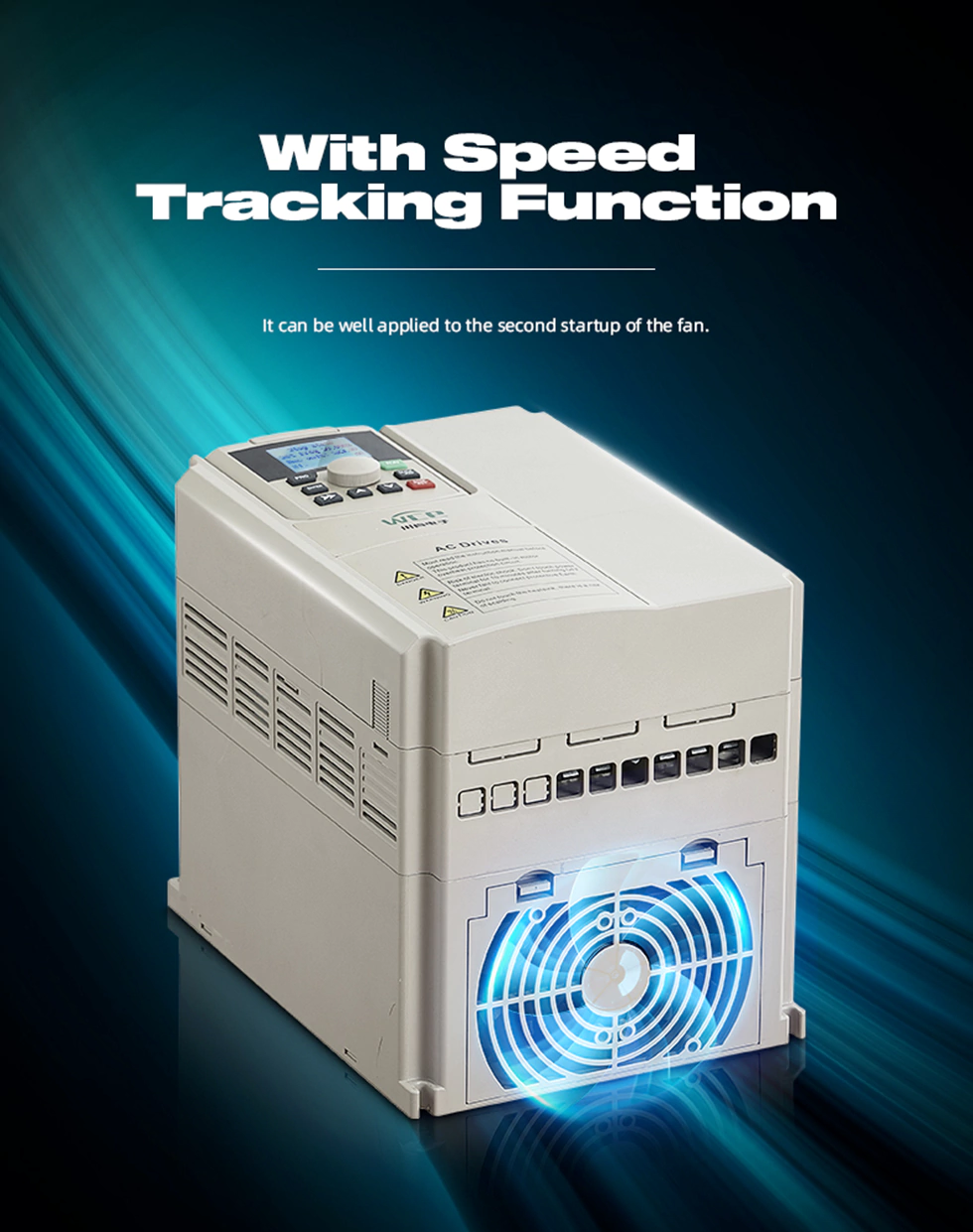

Արագության հետեւման գործառույթով կարող է ավելի լավ մեկնարկել:

Այն գալիս է Modbus RTU հաղորդակցմամբ եւ կարող է նաեւ իրականացնել Modbus TCP, PRPFIBUS եւ PROFINET, ավելացնելով ընդլայնման քարտեր:

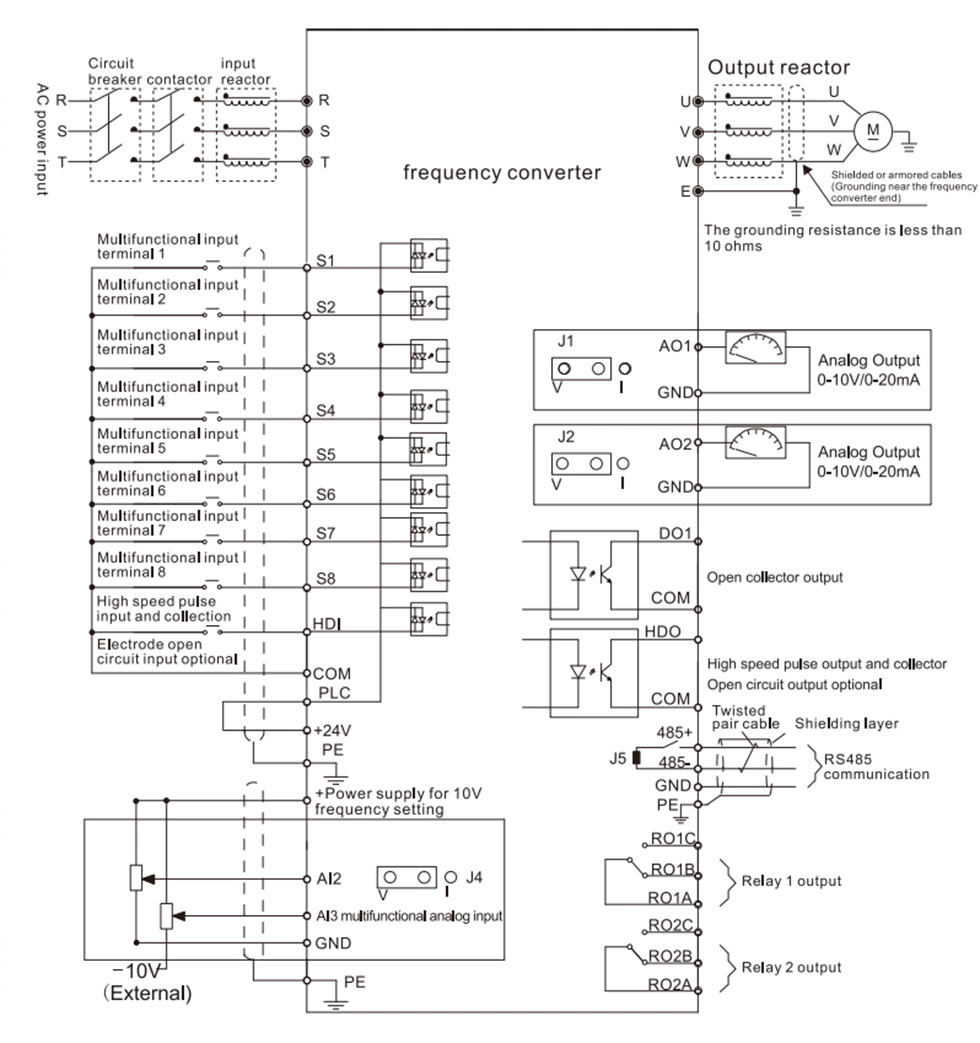

VFD էլեկտրագծերի դիագրամ:
