Պարզ անսարքություններ VFD- ի համար - IGBT, ուղղիչ կամուրջ

Զգուշացում.

Չափելուց առաջ անհրաժեշտ է ապահովել, որ VFD- ն անջատված է եւ հոսանքային գծերը R, S, T եւ ելքային գծեր, v, w: Միայն P + / N- ը չափելուց հետո, եւ չկա DC լարման, կարող է իրականացվել գործողություն:

Չափել VFD- ի ուղղիչ մոդուլը.

Նախ, մուլտիմետրը դրեք «դիոդի» դիրքին, ապա օգտագործեք մուլտիմետրի կարմիր եւ սեւ թեստը `հետեւելու համար ստորեւ նշված քայլերին.

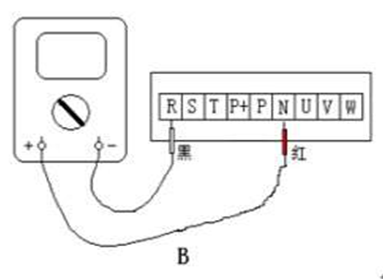

Երկրորդ, դիպչեք DC ավտոբուսի դրական տերմինալ տերմինային P (+) սեւ թեստի կապարով եւ շոշափեք R, S- ն եւ T հաջորդականությամբ `կարմիր թեստի կապարի հետ: Գրանցեք ցուցադրված արժեքները մուլտիմետրով:

Երրորդ, ապա դիպչեք կարմիր թեստին, հանգեցնել DC Bus- ի բացասական տերմինալի (-)) եւ շոշափել սեւ թեստը, հաջորդականության համար, եւ ձայնագրեք մուլտիմետր ցուցադրման արժեքը:

Չորրորդ, եթե վեցերորդ չափման ցուցադրված արժեքները հիմնականում հավասարակշռված են, դա ցույց է տալիս, որ VFD- ի շտկման խնդիր չկա: Հակառակ դեպքում վնասված է համապատասխան դիրքում գտնվող շտկման մոդուլը:

Չափել VFD- ի IGBT մոդուլը.

Նախ, մուլտիմետրը դրեք «դիոդի» դիրքին, ապա օգտագործեք մուլտիմետրի կարմիր եւ սեւ թեստը `հետեւելու համար ստորեւ նշված քայլերին.

Երկրորդ, դիպչեք DC ավտոբուսի դրական տերմինալի P (+) սեւ թեստի կապարով եւ շոշափեք ձեզ, V եւ W- ի հաջորդականությամբ `կարմիր թեստի կապարի հետ: Գրանցեք ցուցադրված արժեքները մուլտիմետրով:

Երրորդ, ապա դիպչեք կարմիր թեստին, հանգեցնել DC Bus- ի բացասական տերմինալին եւ շոշափել սեւ թեստը, հաջորդականության համար, եւ գրանցեք մուլտիմետր ցուցադրման արժեքը:

Չորրորդ, եթե վեցերորդ չափման ցուցադրված արժեքները հիմնականում հավասարակշռված են, դա ցույց է տալիս, որ VFD- ի IGBT ինվերտորի հետ խնդիր չկա: Հակառակ դեպքում վնասված է համապատասխան դիրքում գտնվող IGBT ինվերտերը:
