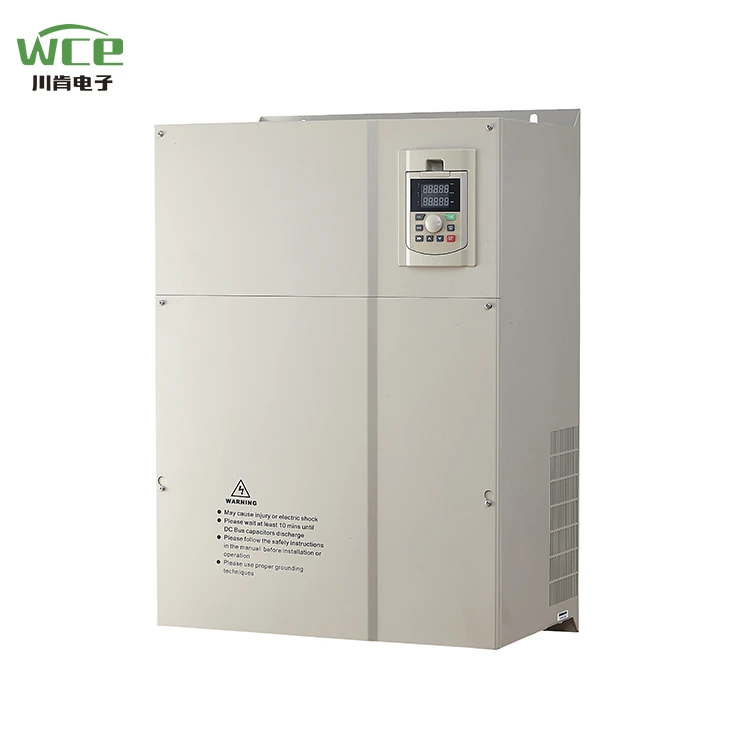

55 կվտ, հաճախականության ինվերտոր VFD

WCE- ի SCK300 սերիայի սկավառակներն են բարձրորակ, բազմաֆունկցիոնալ կրիչներ, որոնք նախատեսված են արդյունաբերական ավտոմատացման համար, լայնորեն օգտագործվում են երկրպագուների, պոմպերի, փոխակրիչ գոտիներում, ջարդիչներ եւ այլ սարքավորումներ: Դրա հիմնականը ընդունում է վեկտորի կառավարման առաջադեմ տեխնոլոգիա, որն ունի բարձր արագության կարգավորման գերեղացման ճշգրտության, էներգախնայողության եւ բարձր արդյունավետության, կայուն գործողության եւ այլ արդյունավետության բնութագրեր եւ կարող է բավարարել արդյունաբերական տարբեր սցենարների կարիքները: Մենք պատրաստել ենք նաեւ հարմարեցված լուծումներ բջջային ջարդիչ ինվերտորային կառավարման պահարանների համար, որոնք հիանալի գործում են երկրի ամբողջ վայրերում:

Ապրանքի պարամետր (ճշգրտում)

Ապրանքի հատկությունը

● I / o Առանձնահատկություններ

◆ Մուտքի լարման միջակայք. 220 Վ / 380V / 660V ± 15%

◆ Մուտքային հաճախության տիրույթ. 47 ~ 63HZ

◆ Արդյունքների լարման միջակայք. 0 ~ գնահատված մուտքային լարման

Արդյունքի հաճախության տիրույթ. 0 ~ 400HZ

● Գործառնական հատկություններ

◆ Հաճախականության կարգաբերման ռեժիմ. Թվային պարամետր, անալոգային պարամետր, սերիական հաղորդակցության պարամետր, բազմաբնակ արագություն, PID պարամետր եւ այլն:

◆ PID կառավարման գործառույթ

◆ Բազմաֆունկցիոնալ կառավարման գործառույթ. 16 արագության վերահսկում

◆ Swing հաճախության վերահսկման գործառույթ

◆ ակնթարթային հոսանքի ձախողում, առանց դադարեցնել գործառույթը

◆ Արագ / Jog Key Function. Բազմաֆունկցիոնալ դյուրանցման ստեղնը անվճար սահմանված է օգտվողների կողմից

◆ Ավտոմատ լարման ճշգրտման գործառույթ. Երբ էլեկտրական ցանցի լարման փոփոխվում է, այն կարող է ինքնաբերաբար պահպանել ելքային լարման կայունությունը

◆ Ապահովեք մինչեւ 25 տեսակի մեղքերի պաշտպանության գործառույթներ. Ընթացիկ, լարման ավելի բարձր լարման, լարման տակ, ջերմաստիճանի, փուլային կորստի, ծանրաբեռնվածության եւ պաշտպանության այլ գործառույթների

● Ծայրամասային ինտերֆեյսի առանձնահատկություններ

◆ Ծրագրավորվող թվային մուտք. 8 մուտք

◆ Ծրագրային անալոգային մուտքագրում. AI1: 0 ~ 10V մուտք, AI2: 0 ~ 10V կամ 0 ~ 20MA մուտք

◆ Բաց կոլեկցիոներ Արդյունք. 1 ելք

◆ Relay Արդյունք. 2 ելք

◆ Անալոգային արտադրանք. 2 ելք, 0/4 ~ 20MA կամ 0 ~ 10V համապատասխանաբար

● Տեխնիկական գործունեության բնութագրեր

◆ Կառավարման ռեժիմ. PG վեկտորի վերահսկում չկա, V / F հսկիչ, մոմենտի հսկողություն:

◆ Ծանրաբեռնվածության հզորություն. 150% գնահատված ընթացիկ 60-ականներ; 180% գնահատված ընթացիկ 10-ականներին

◆ Սկսած ոլորող մոմենտ. Ոչ PG վեկտորի վերահսկում. 0.5HZ / 150% (SVC)

◆ Արագության հարաբերակցություն. Ոչ PG վեկտորի վերահսկում. 1: 100

Ապրանքի դիմում

Ապրանքները կարող են օգտագործվել հանքարդյունաբերության, երկրպագուների, պոմպերի, նոր էներգիայի սարքավորումների եւ այլ առիթների մեջ:

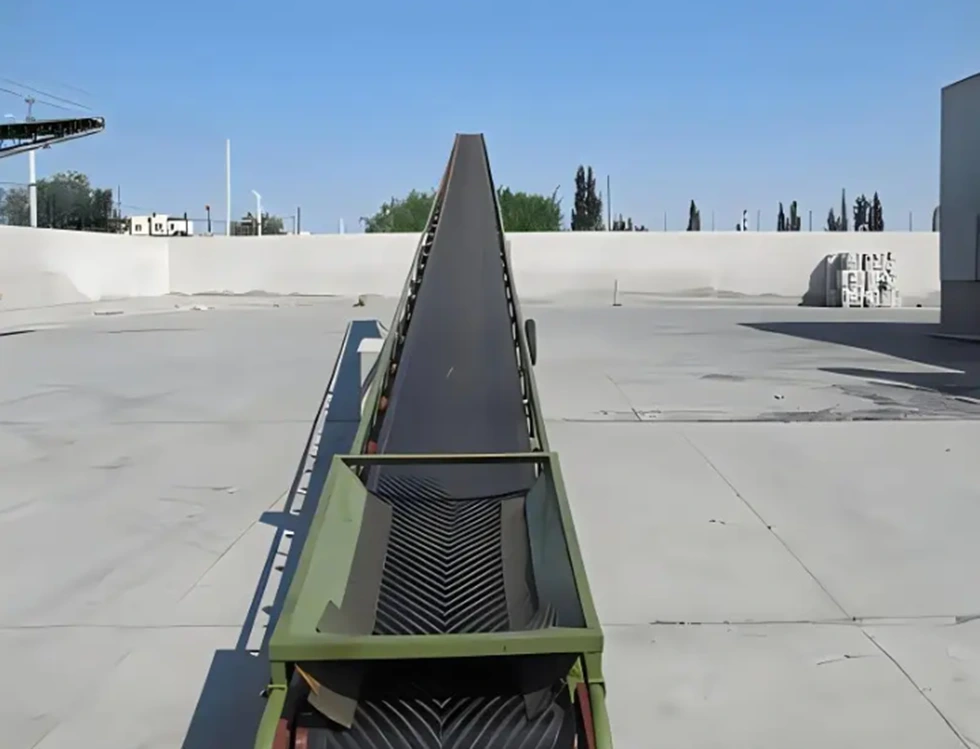

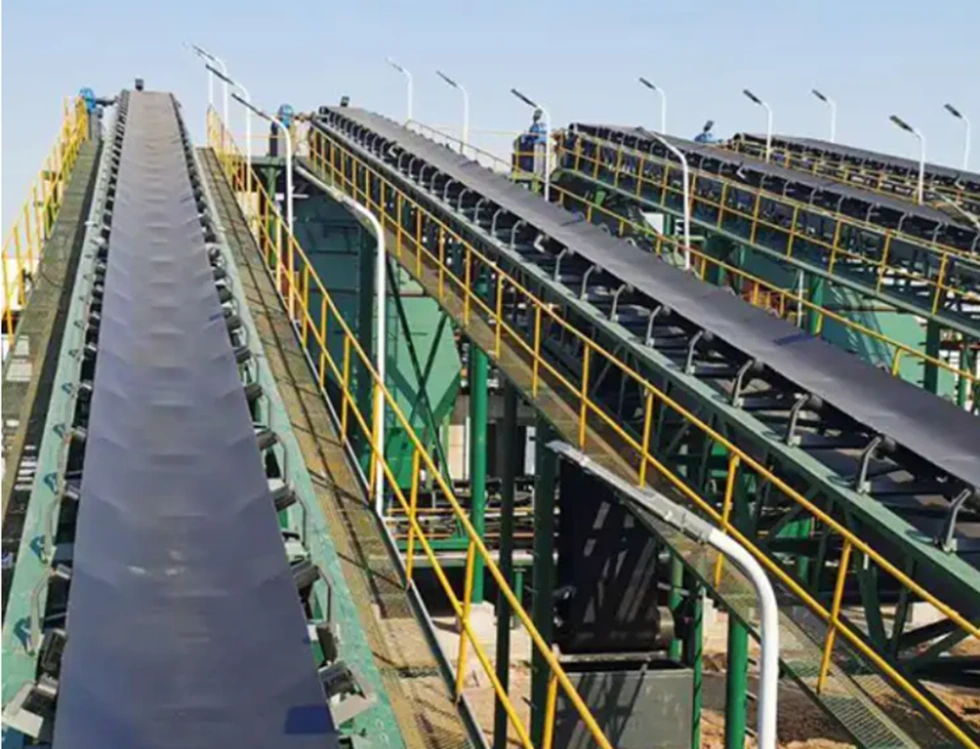

Փոխակրիչ գոտի, տրանսպորտային ապրանքներ

Փոխարկիչ համակարգում հաճախականության փոխարկիչի կիրառումը հիմնական տեխնոլոգիաներից է `արդյունավետ եւ ճշգրիտ նյութական փոխանցման եւ տեսակավորման հասնելու համար

1. ԲազմամակարդակD նյութական փոխանցում

Սցենար. Տվյալների եւ կշիռների փաթեթներ փոխանցեք լոգիստիկ պահեստում

Իրականացված.

Արագության պարամետրերի բազմակի հավաքածուներ (ինչպիսիք են 30 ժ / 50 ժը / 80%) նախադրված են եւ փոխվում են PLC կամ HMI- ով:

PhotoElectric ցուցիչի հետ զուգակցված փաթեթի չափը հայտնաբերելու համար, ինքնաբերաբար համընկնում է արագությանը (մեծ ցածր արագությամբ հակատանկի, փոքր արագությամբ արդյունավետության):

2. Prec շգրիտ դիրքավորում եւ տեսակավորում

Սցենար. Էքսպրես դասավորության կենտրոնը ծանրոցներ է նետում ըստ նպատակակետի

Իրականացված.

Encoder Feedback + Inverter փակ օղակի կառավարում, դիրքավորման ճշգրտություն մինչեւ ± 1 մմ:

Երբ փաթեթը ժամանում է տեսակավորման նավահանգիստ, Inverter- ը կատարում է ֆիքսված կանգառ (DC արգելակիչ + զրոյական արագությամբ սավր) մղիչ գավազան / ռոբոտական ​​բազուկի գործողության հետ միասին:

3. Համաժամանակյա համագործակցության վերահսկում

Սցենար. Բազմաբաժնի փոխակրիչ գոտի ռելե փոխանցում

Իրականացված.

Master / Slave Control Mode. Վարպետության հաճախության փոխարկիչը ուղարկում է հաճախականության ցուցումներ, եւ ստրուկների մեքենան համաժամանակյա հետեւում է Modbus / Canopen- ի միջոցով:

Cascade Control. Հետեւի փոխակրիչը 5% -ով ավելի արագ է, քան առջեւից, խուսափելով իրերի կուտակումից:

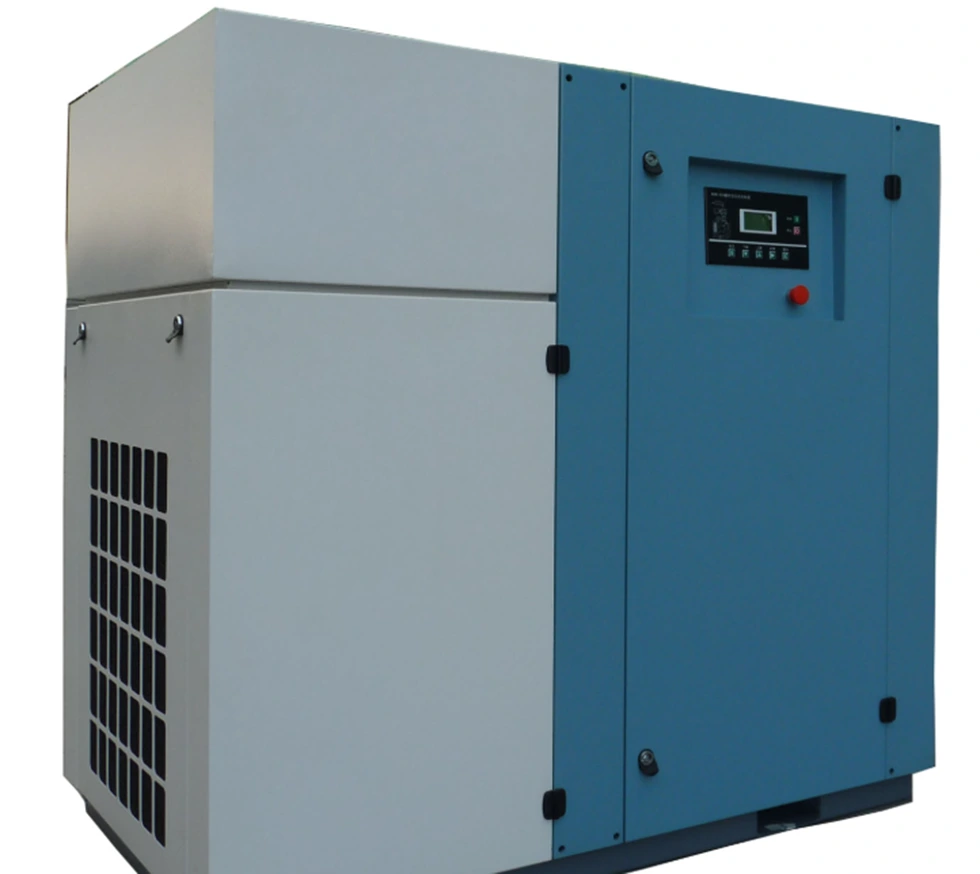

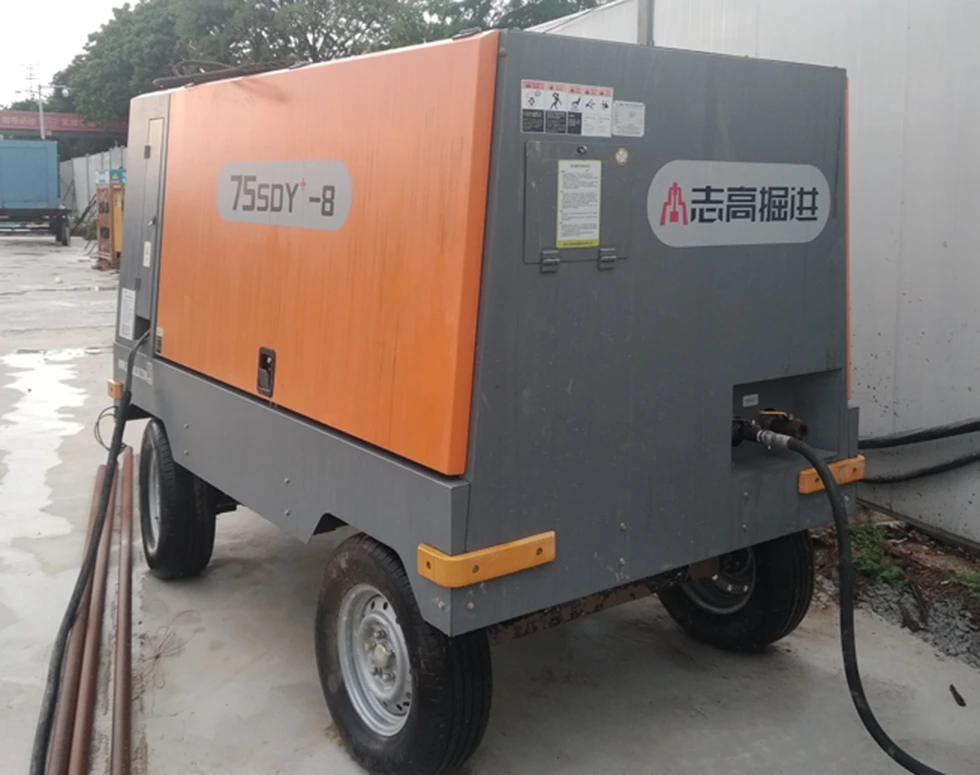

Օդային կոմպրեսոր

Օդային կոմպրեսորային ինվերտորը հատուկ ինվերտոր է, որը հարմարեցված է բոլոր տեսակի օդային կոմպրեսորների համար: Օդային կոմպրեսորի փոփոխական հաճախականության վերափոխումը կարող է ստիպել գազի մատակարարման ճնշման կայունությունը ճնշման կարգավորիչի միջոցով, օդային կոմպրեսորը կարող է աշխատել սահմանված ճնշման արժեքի ներքո, ճնշումը կայուն եւ հուսալի է, եւ ճնշումը ցանկացած պահի կարող է լինել կայուն եւ հարմարվող: Շարժիչը `փափուկ մեկնարկի, կոմպրեսորային ծառայության կյանքի եւ պահպանման ցիկլը մեծապես երկարաձգվելու է: Օդային կոմպրեսորային արտանետման ծավալը վերահսկվում է օդային կոմպրեսորի արագությամբ, մխոցում օդային փական ափսեը այլեւս չի բացվում եւ փակվում է, որ փականի նստատեղն ու գարունը մեծապես բարելավվում են:

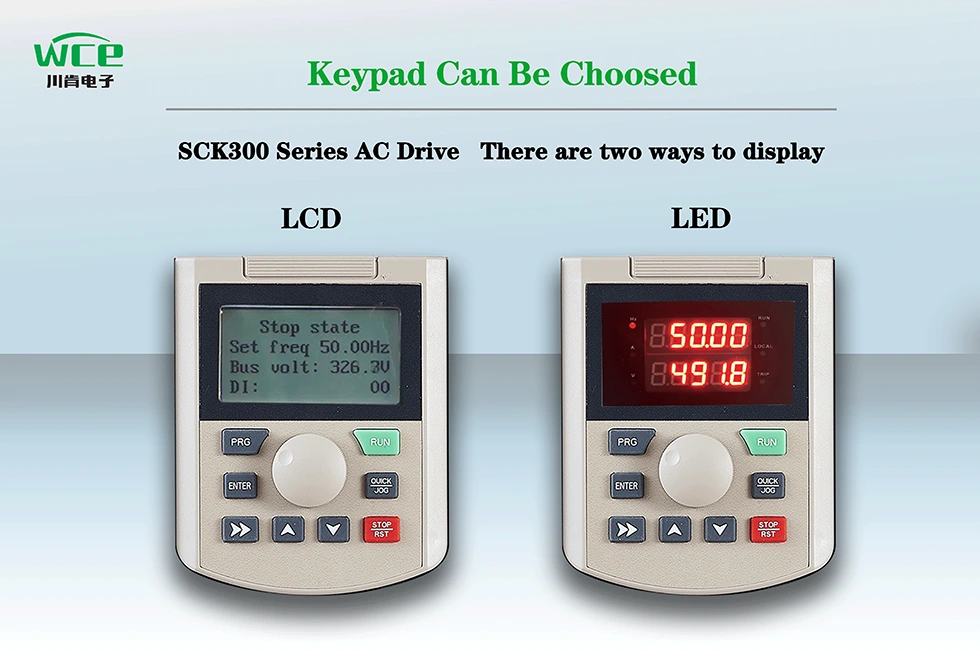

LCD- ն ցուցադրում է բազմակի լեզվի տեքստ եւ գրաֆիկա, LED ցուցադրման համարներ, ավելի ինտուիտիվ, ըստ ձեր նախընտրությունների

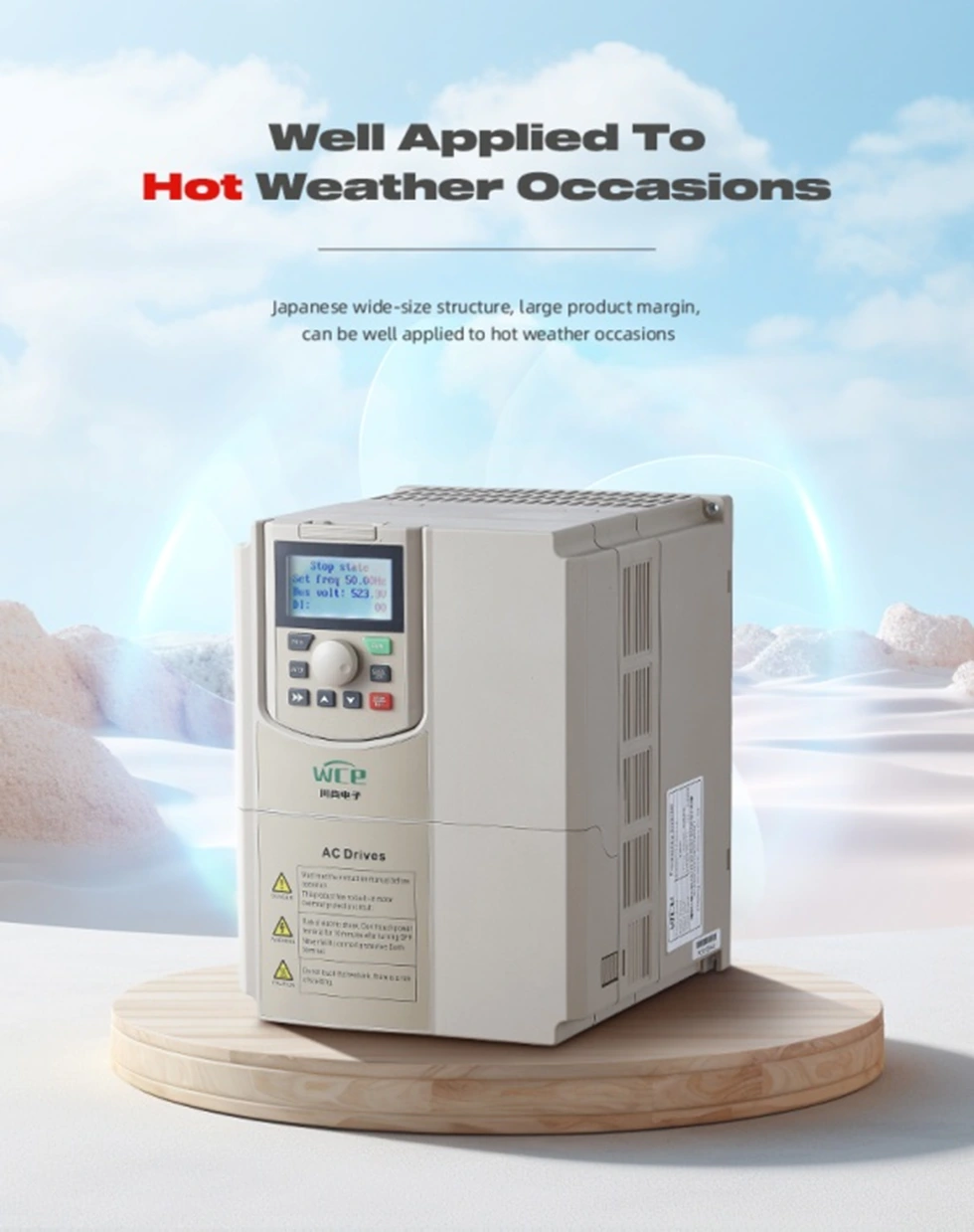

VFD- ի ծավալը մեծ կառույց է, ավելի մեծ ռադիատոր, արտադրանքի օգտագործման արագությունը, կարող է նորմալ աշխատել թեժ միջավայրում, ինչպիսին է արեւադարձային:

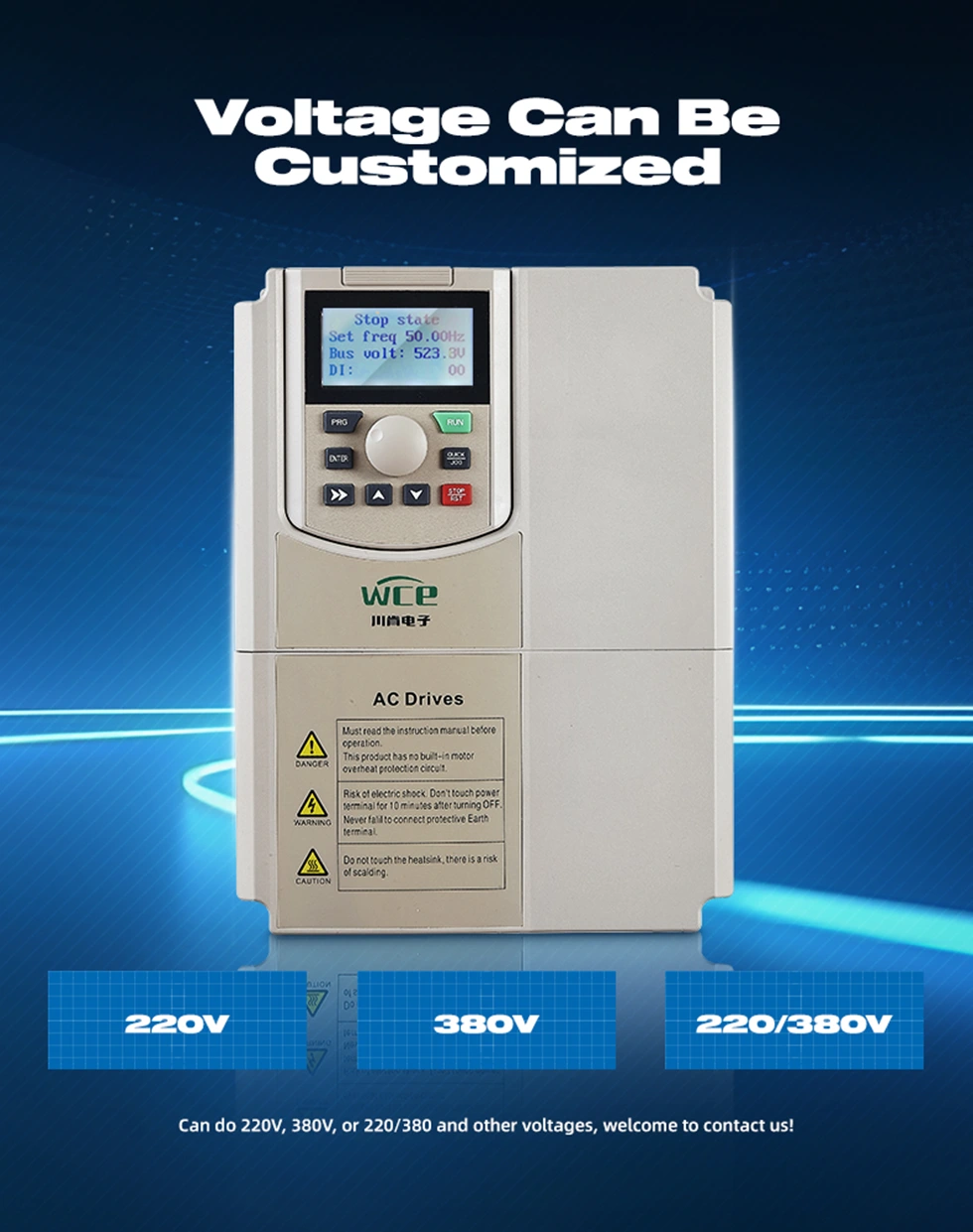

Մուտքի եւ ելքային ռեժիմների տարբեր տեսակներ կարող են հարմարեցվել.

1.3P 380V Մուտք դեպի 3P 380V ելք:

2. 3P220V մուտք դեպի 3P220V ելք:

3. 3P660V Մուտք դեպի 3P660V ելք:

4. 1P220V Մուտք դեպի 3P 380V ելք:

5. 1P220V մուտք դեպի 3P220V ելք:

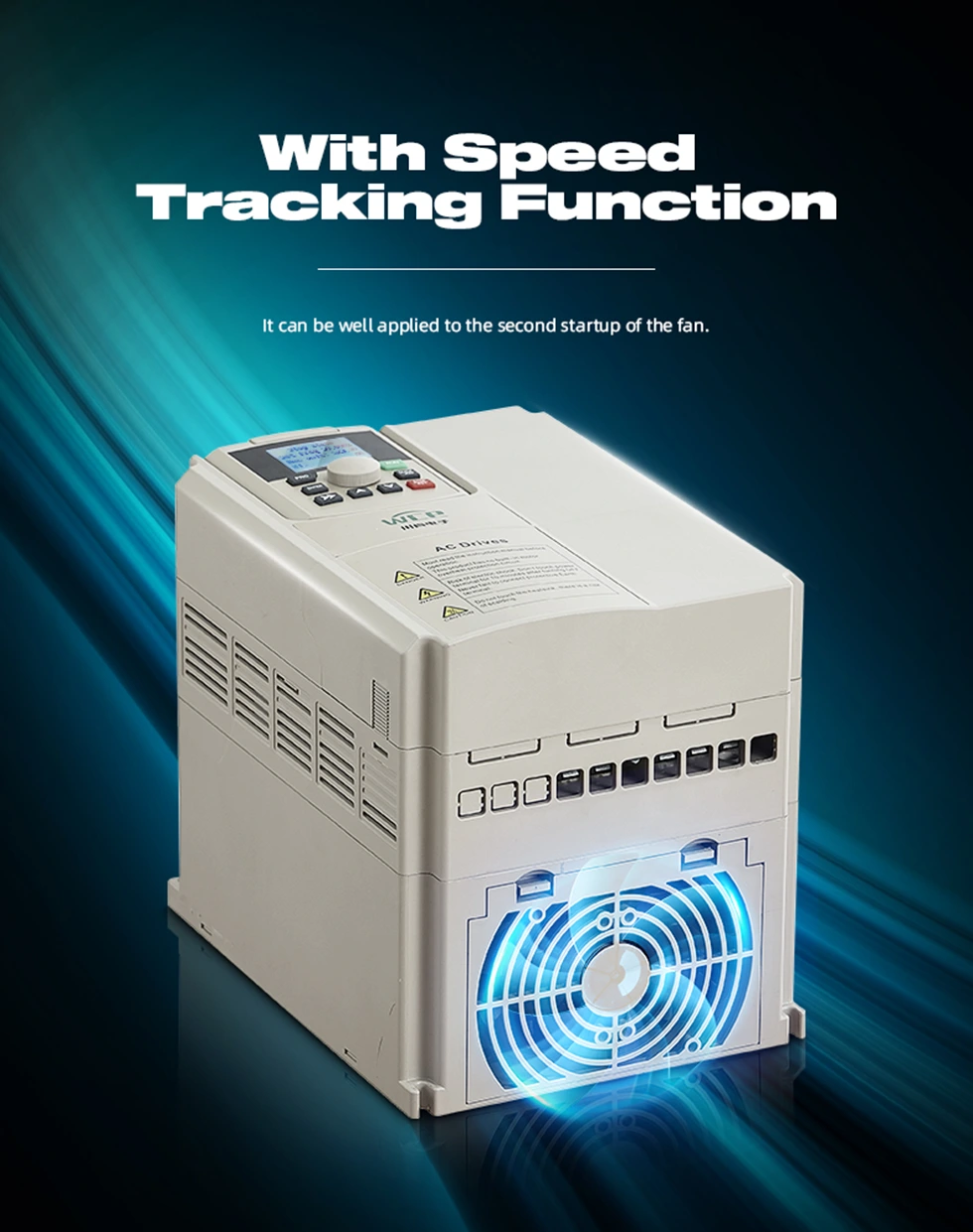

Արագության հետեւման գործառույթով կարող է ավելի լավ մեկնարկել:

Այն գալիս է Modbus RTU հաղորդակցմամբ եւ կարող է նաեւ իրականացնել Modbus TCP, PRPFIBUS եւ PROFINET, ավելացնելով ընդլայնման քարտեր:

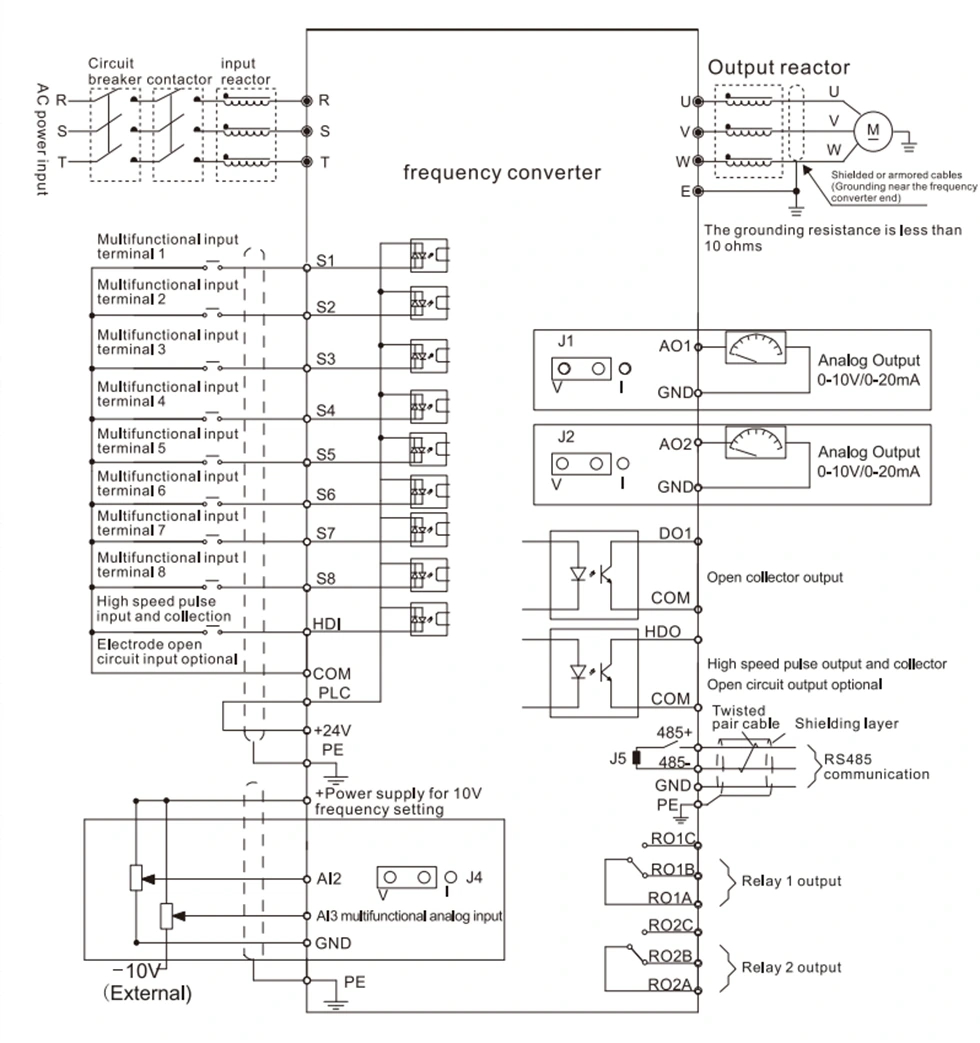

VFD էլեկտրագծերի դիագրամ:
