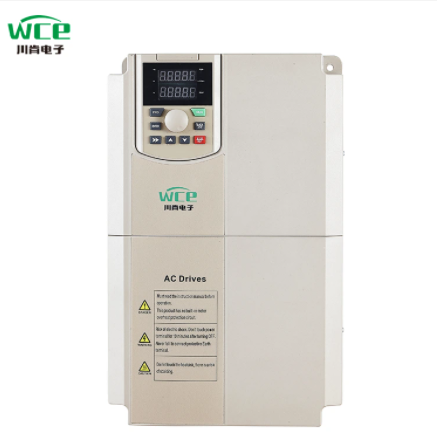

Single Phase մուտք VFD AC Motor- ի համար

WCE- ի SCK300 սերիայի սկավառակներն են բարձրորակ, բազմաֆունկցիոնալ կրիչներ, որոնք նախատեսված են արդյունաբերական ավտոմատացման համար, լայնորեն օգտագործվում են երկրպագուների, պոմպերի, փոխակրիչ գոտիներում, ջարդիչներ եւ այլ սարքավորումներ: Դրա հիմնականը ընդունում է վեկտորի կառավարման առաջադեմ տեխնոլոգիա, որն ունի բարձր արագության կարգավորման գերեղացման ճշգրտության, էներգախնայողության եւ բարձր արդյունավետության, կայուն գործողության եւ այլ արդյունավետության բնութագրեր եւ կարող է բավարարել արդյունաբերական տարբեր սցենարների կարիքները: Մենք պատրաստել ենք նաեւ հարմարեցված լուծումներ բջջային ջարդիչ ինվերտորային կառավարման պահարանների համար, որոնք հիանալի գործում են երկրի ամբողջ վայրերում:

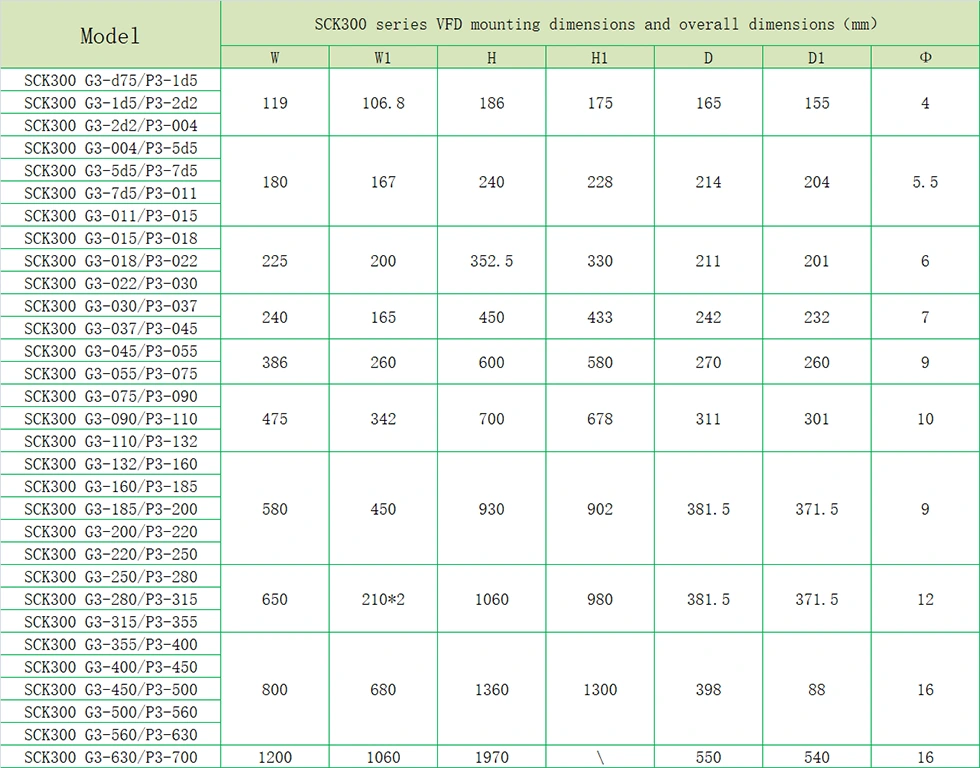

Ապրանքի պարամետր (ճշգրտում)

Ապրանքի հատկությունը

● I / o Առանձնահատկություններ

◆ Մուտքի լարման միջակայք. 220 Վ / 380V / 660V ± 15%

◆ Մուտքային հաճախության տիրույթ. 47 ~ 63HZ

◆ Արդյունքների լարման միջակայք. 0 ~ գնահատված մուտքային լարման

Արդյունքի հաճախության տիրույթ. 0 ~ 400HZ

● Գործառնական հատկություններ

◆ Հաճախականության կարգաբերման ռեժիմ. Թվային պարամետր, անալոգային պարամետր, սերիական հաղորդակցության պարամետր, բազմաբնակ արագություն, PID պարամետր եւ այլն:

◆ PID կառավարման գործառույթ

◆ Բազմաֆունկցիոնալ կառավարման գործառույթ. 16 արագության վերահսկում

◆ Swing հաճախության վերահսկման գործառույթ

◆ ակնթարթային հոսանքի ձախողում, առանց դադարեցնել գործառույթը

◆ Արագ / Jog Key Function. Բազմաֆունկցիոնալ դյուրանցման ստեղնը անվճար սահմանված է օգտվողների կողմից

◆ Ավտոմատ լարման ճշգրտման գործառույթ. Երբ էլեկտրական ցանցի լարման փոփոխվում է, այն կարող է ինքնաբերաբար պահպանել ելքային լարման կայունությունը

◆ Ապահովեք մինչեւ 25 տեսակի մեղքերի պաշտպանության գործառույթներ. Ընթացիկ, լարման ավելի բարձր լարման, լարման տակ, ջերմաստիճանի, փուլային կորստի, ծանրաբեռնվածության եւ պաշտպանության այլ գործառույթների

● Ծայրամասային ինտերֆեյսի առանձնահատկություններ

◆ Ծրագրավորվող թվային մուտք. 8 մուտք

◆ Ծրագրային անալոգային մուտքագրում. AI1: 0 ~ 10V մուտք, AI2: 0 ~ 10V կամ 0 ~ 20MA մուտք

◆ Բաց կոլեկցիոներ Արդյունք. 1 ելք

◆ Relay Արդյունք. 2 ելք

◆ Անալոգային արտադրանք. 2 ելք, 0/4 ~ 20MA կամ 0 ~ 10V համապատասխանաբար

● Տեխնիկական գործունեության բնութագրեր

◆ Կառավարման ռեժիմ. PG վեկտորի վերահսկում չկա, V / F հսկիչ, մոմենտի հսկողություն:

◆ Ծանրաբեռնվածության հզորություն. 150% գնահատված ընթացիկ 60-ականներ; 180% գնահատված ընթացիկ 10-ականներին

◆ Սկսած ոլորող մոմենտ. Ոչ PG վեկտորի վերահսկում. 0.5HZ / 150% (SVC)

◆ Արագության հարաբերակցություն. Ոչ PG վեկտորի վերահսկում. 1: 100

Ապրանքի դիմում

Ապրանքները կարող են օգտագործվել հանքարդյունաբերության, երկրպագուների, պոմպերի, նոր էներգիայի սարքավորումների եւ այլ առիթների մեջ:

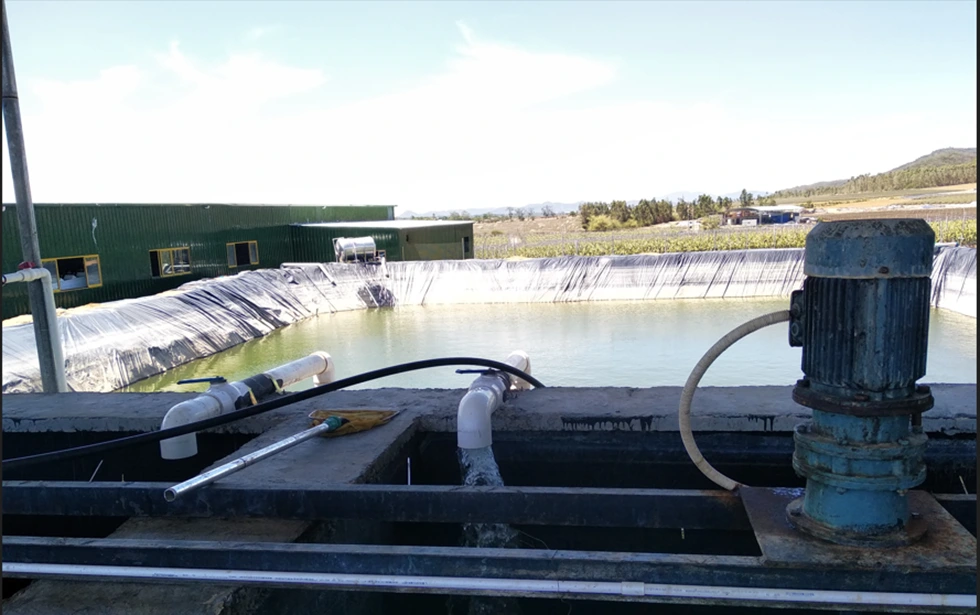

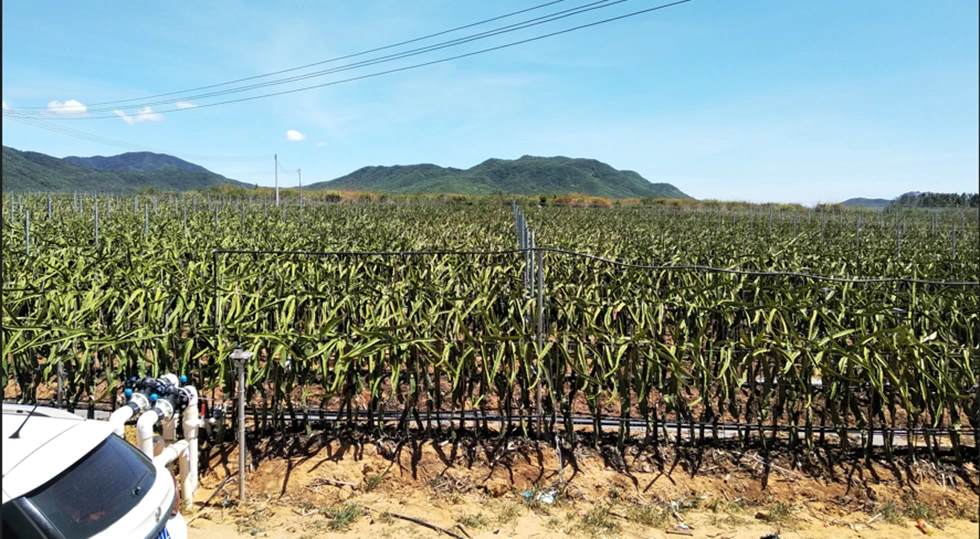

Դաշտային ոռոգում

Գյուղատնտեսական ոռոգման մեջ VFD- ն անընդհատ ճնշման ջրամատակարարման համար գրեթե ստանդարտ է: Առաջին հերթին, պոմպը սկսելու գործընթացում VFD- ն կարող է աստիճանաբար ավելացնել իր գործառնական հաճախությունը, որպեսզի պոմպը դանդաղ վազի, որպեսզի ջուրը չափազանց մեծ ազդեցություն չի թողնի խողովակաշարի վրա: Այնուհետեւ VFD- ն կարող է օգտագործվել հեռակառավարման ջրաչափի կամ ճնշման ցուցիչի հետ միասին, մեր խողովակների ճնշումը հավասարեցնելու համար: Վերջապես, VFD- ն կարող է վերահսկել ճնշման պաշտպանության խողովակաշարը, բայց նաեւ սեփական ծանրաբեռնվածության, ծանրաբեռնվածության, ճնշման, ճնշման պաշտպանության միջոցով `պոմպի վնասը նվազեցնելու համար:

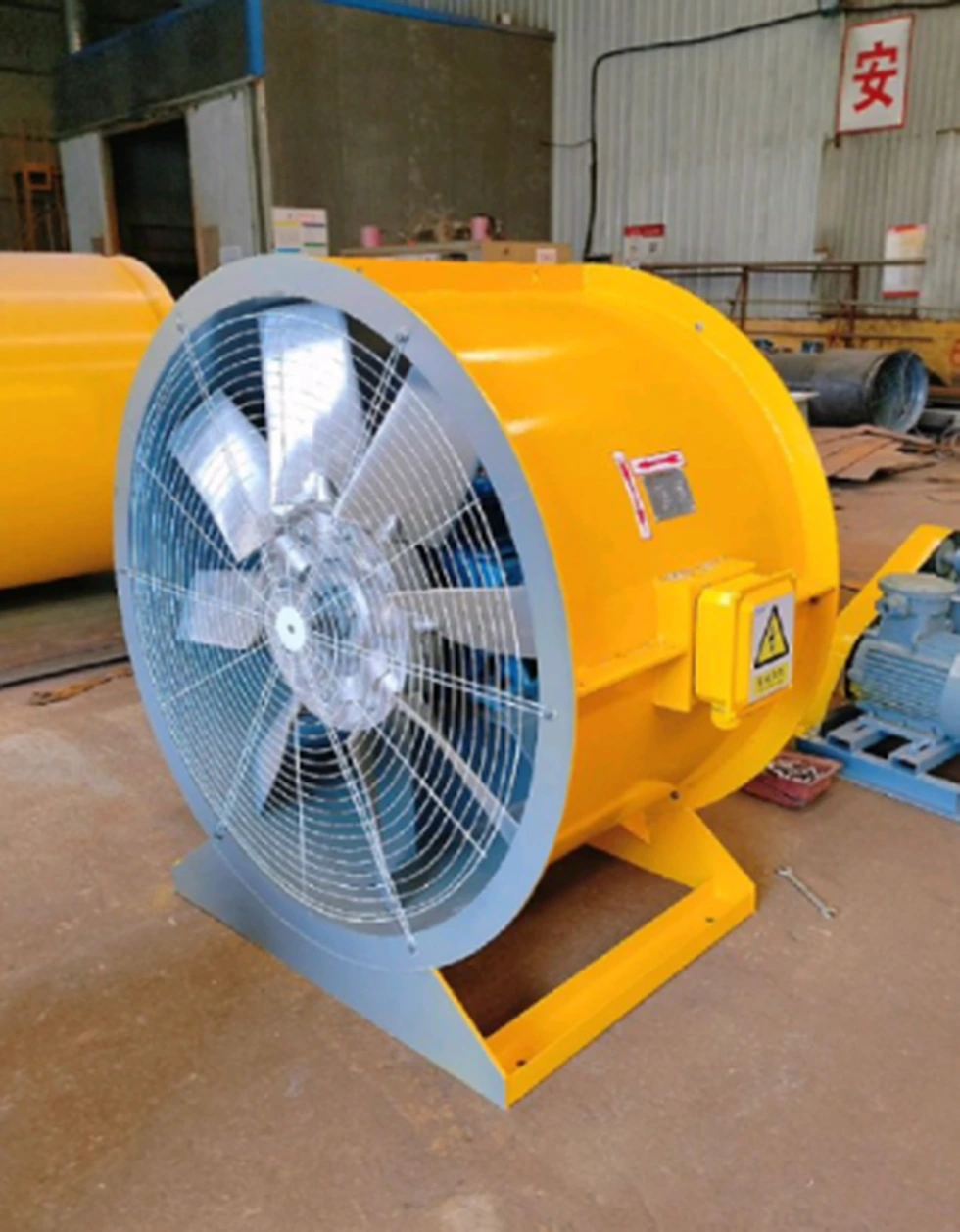

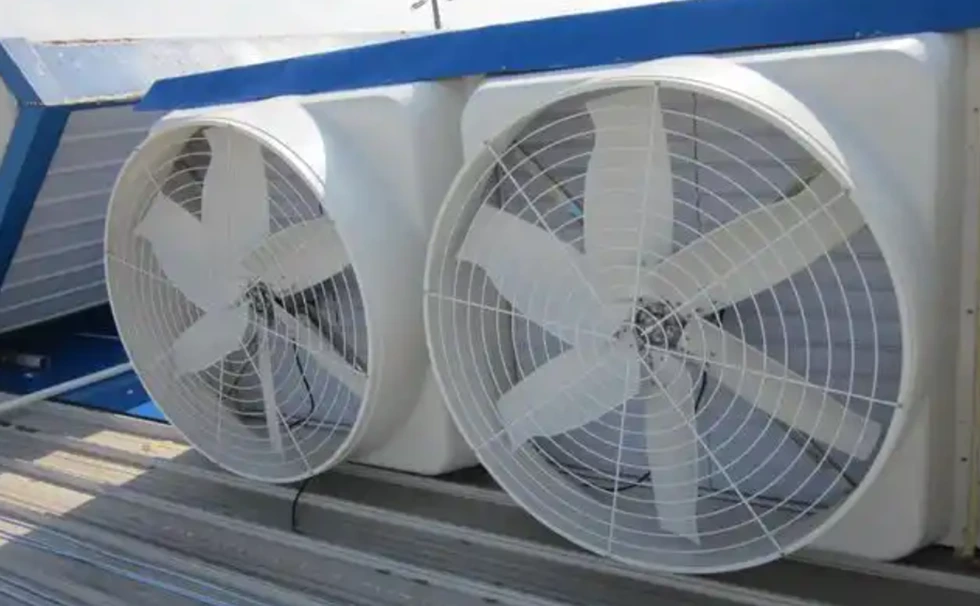

Երկրպագուներ

Երկրպագուների բնագավառում հաճախականության փոխարկիչի կիրառումը ոչ միայն մեծապես նվազեցնում է էներգիայի սպառումը, այլեւ բարելավում է համակարգի ճշգրտությունը եւ ավտոմատացման մակարդակը խելացի վերահսկողության միջոցով: WCE- ի SCK300 սերիան իր բարձր համատեղելիության եւ էներգախնայողության ալգորիթմներով կարող է ծածկել փոքր օդափոխիչների բազմազան կարիքները մեծ արդյունաբերական երկրպագուներին, օգնելով ընկերություններին հասնել կանաչ եւ արդյունավետ արտադրության:

LCD- ն ցուցադրում է բազմակի լեզվի տեքստ եւ գրաֆիկա, LED ցուցադրման համարներ, ավելի ինտուիտիվ, ըստ ձեր նախընտրությունների

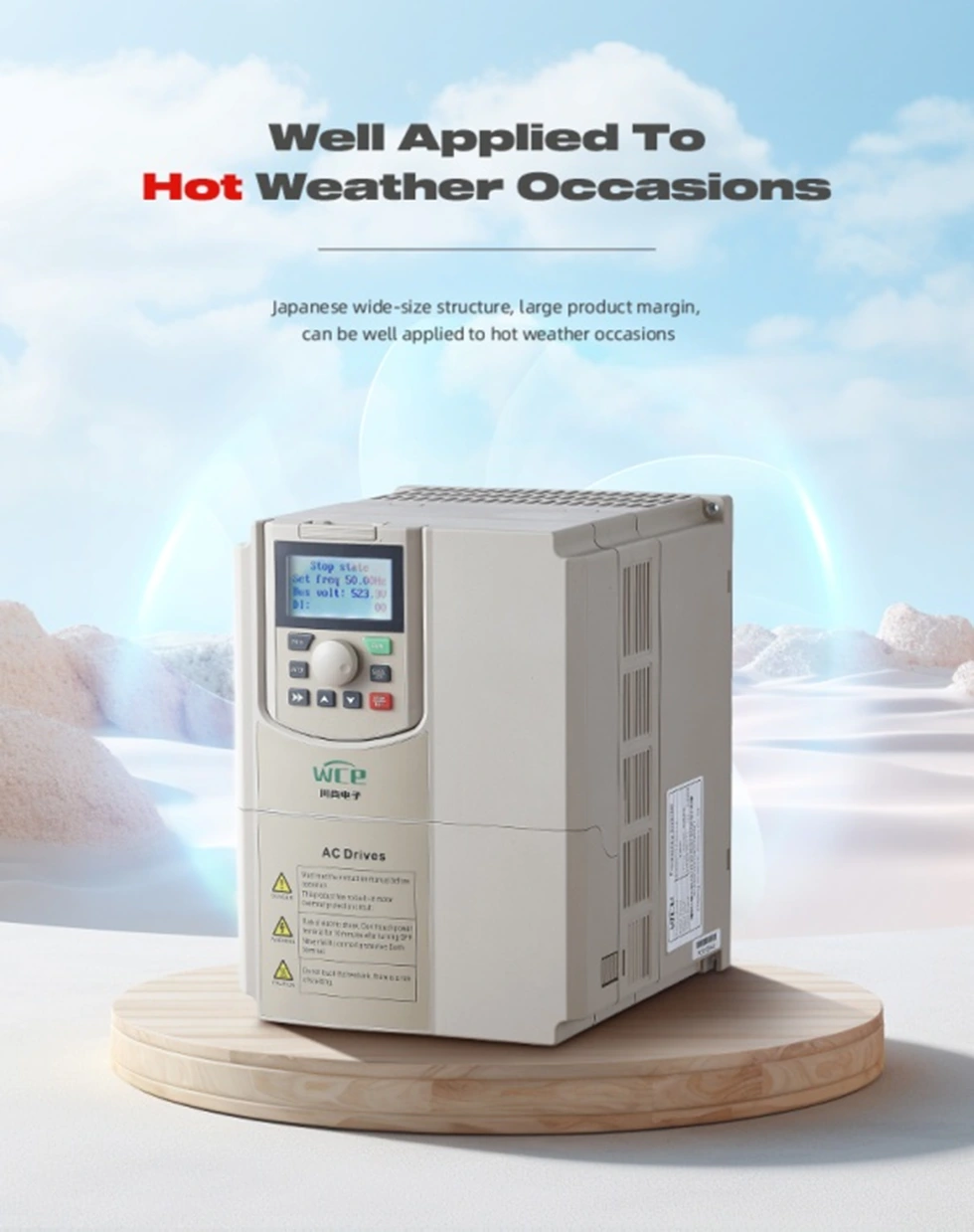

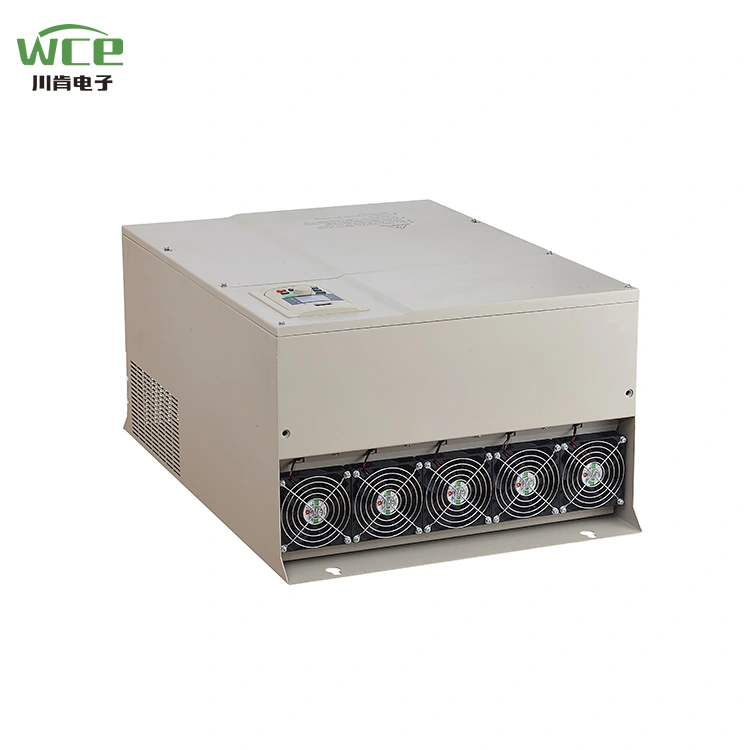

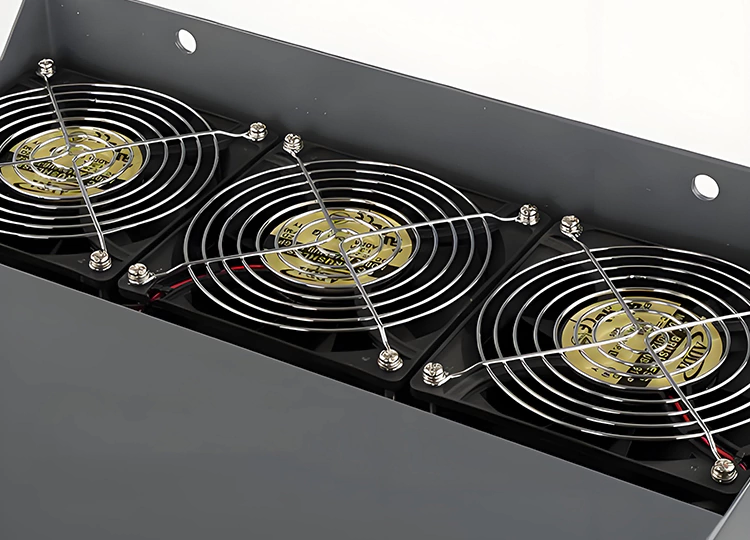

VFD- ի ծավալը մեծ կառույց է, ավելի մեծ ռադիատոր, արտադրանքի օգտագործման արագությունը, կարող է նորմալ աշխատել թեժ միջավայրում, ինչպիսին է արեւադարձային:

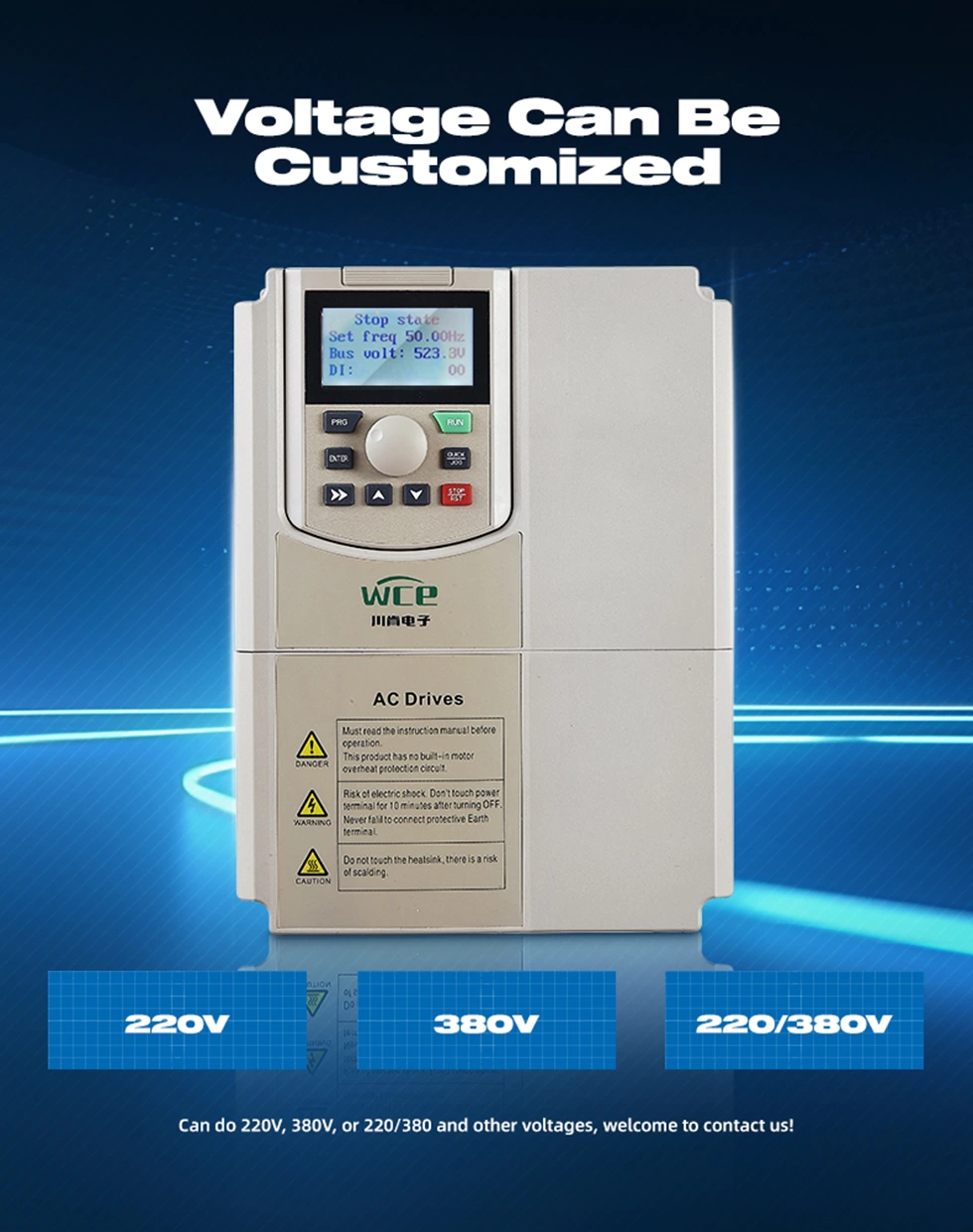

Մուտքի եւ ելքային ռեժիմների տարբեր տեսակներ կարող են հարմարեցվել.

1.3P 380V Մուտք դեպի 3P 380V ելք:

2. 3P220V մուտք դեպի 3P220V ելք:

3. 3P660V Մուտք դեպի 3P660V ելք:

4. 1P220V Մուտք դեպի 3P 380V ելք:

5. 1P220V մուտք դեպի 3P220V ելք:

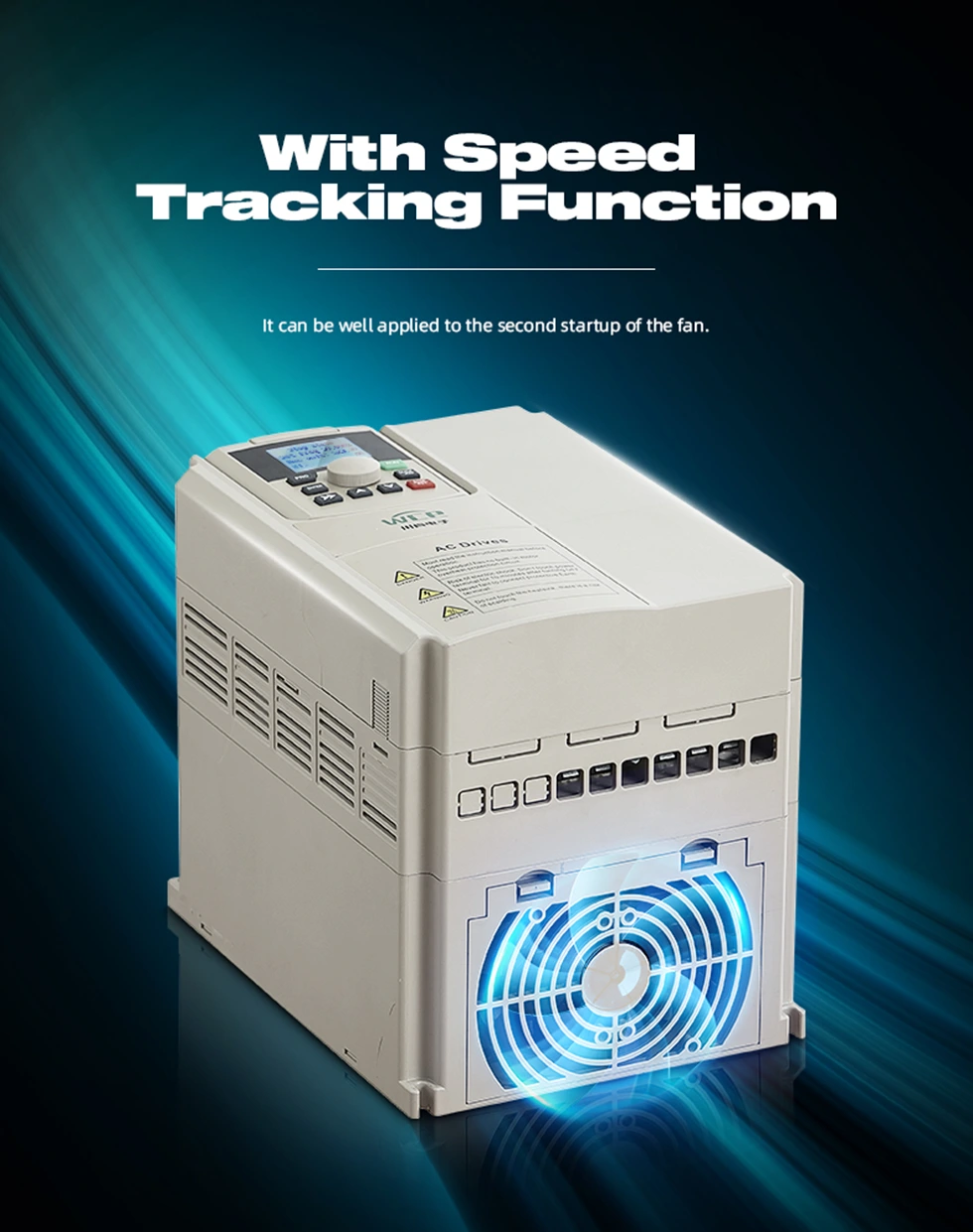

Արագության հետեւման գործառույթով կարող է ավելի լավ մեկնարկել:

Այն գալիս է Modbus RTU հաղորդակցմամբ եւ կարող է նաեւ իրականացնել Modbus TCP, PRPFIBUS եւ PROFINET, ավելացնելով ընդլայնման քարտեր:

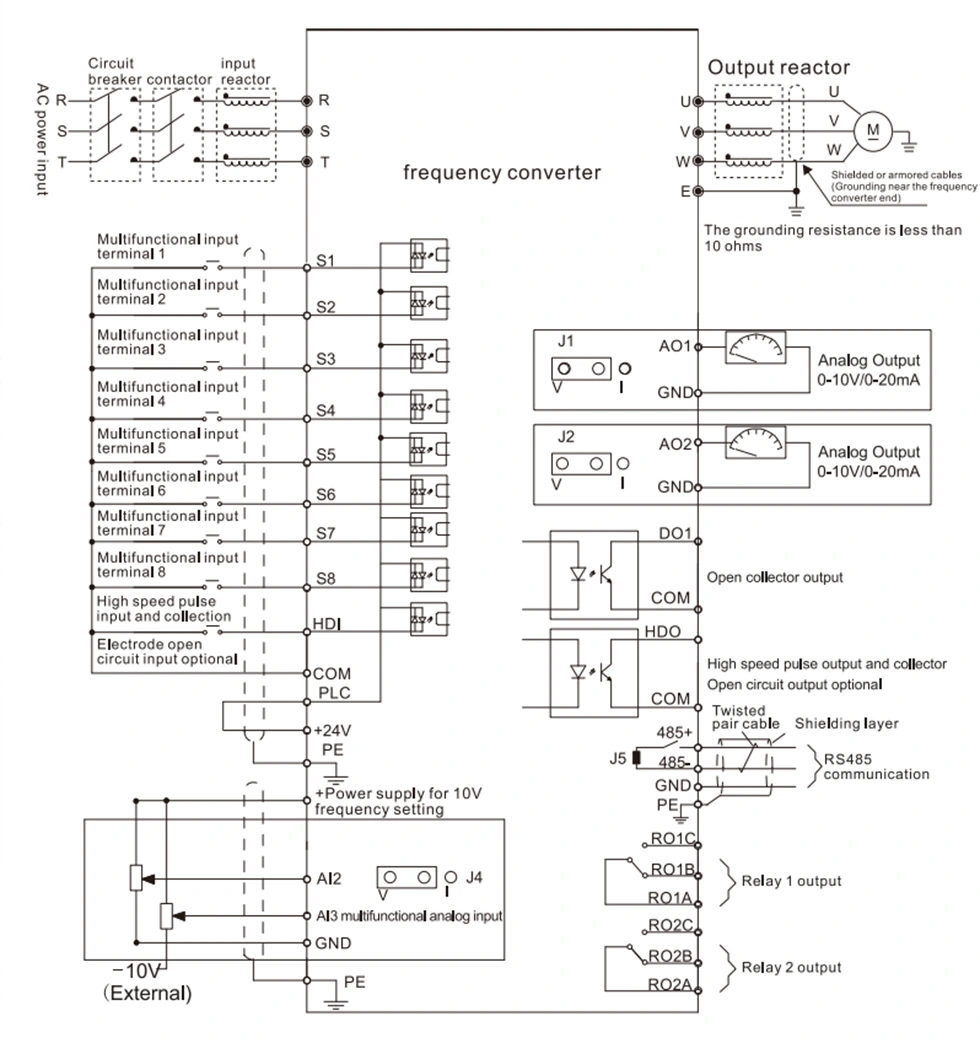

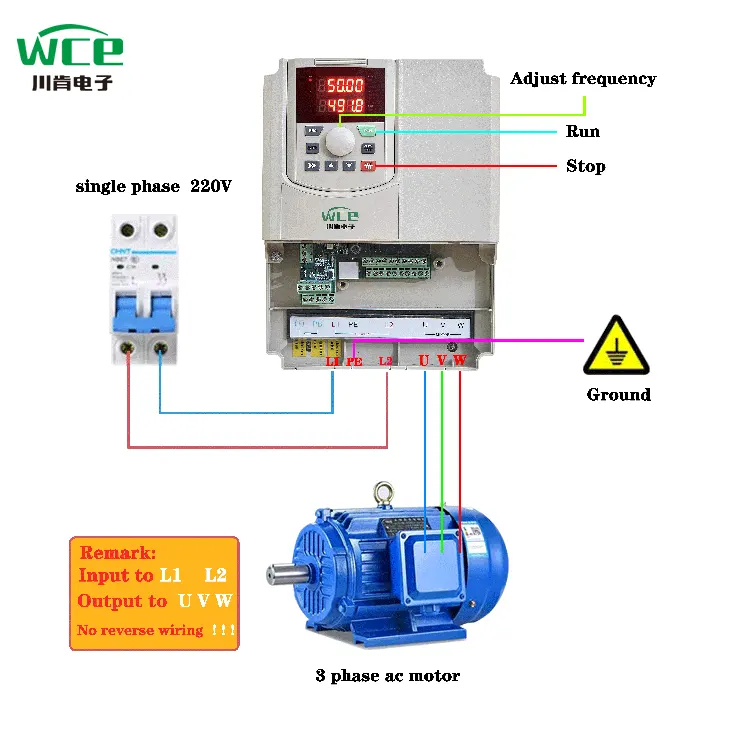

VFD էլեկտրագծերի դիագրամ:
